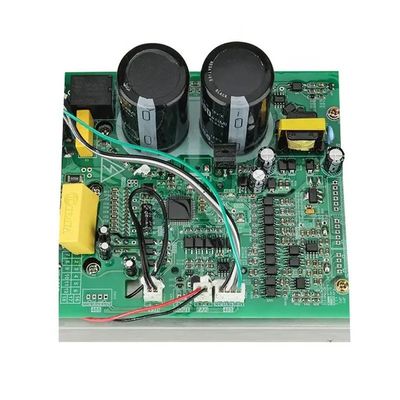

Kontrolowanie impedancji Wielowarstwowe wytwarzanie płytek PCB z zieloną czerwoną niebieską maską lutowniczą 3 oz miedzi Rogers

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xKontrola impedancji | - Tak, proszę. | Liczba warstw | 2-20 |
---|---|---|---|
Kolor maski lutowniczej | Niebieski.zielony itp | min. Odstępy między wierszami | 0,1 mm |
min. Rozmiar dziury | 0,2 mm | Wykończenie powierzchni | HASL, ENIG, OSP, srebro zanurzeniowe, cyna zanurzeniowa itp. |
Grubość miedzi | 3 uncje | Kolor sitodruku | Biały, czarny, żółty itp. |
Usługa testowania | AOI, E-test, test działania itp. | Zastosowanie | Usługi związane z produkcją elektroniczną |
składniki | Urządzenia do montażu powierzchniowego | Maska lutownicza | Biały Czarny Żółty Zielony Czerwony |
Dokładność drukowania pasty lutowniczej | ±0,05 mm | Rozmiar PCB | 100 mm * 100 mm |
Proces składania | wybierz i umieść | Skok komponentów | 0,5 mm |
Styl montażu | Górne mocowanie | Grubość gotowej płyty | 0,3 mm-3,5 mm |
standardowe pcb | Norma IPC-II | Certyfikaty | ISO 9001:2015, RoHS, UL |
Podkreślić | Wielowarstwowe płytki PCB sterowania impedancją,Czerwona niebieska maska lutowa wielowarstwowa PCB,3 oz miedzianego wielowarstwowego PCB |
Opis produktu:
Oferujemy szeroki zakres opcji koloru maski solerowej, takich jak zielona, niebieska, biała, czarna, czerwona itp. Wybierz kolor, który pasuje do Twoich wymagań dotyczących projektu i marki.
Nasza usługa produkcji wielowarstwowych płyt PCB oferuje różne opcje materiałowe, takie jak FR4, FR4 o wysokim poziomie cieplności, wolne od halogenów, Rogers itp.Wybierz materiał, który najlepiej odpowiada Twoim wymaganiom.
Nasza usługa produkcji wielowarstwowych płyt PCB oferuje różne opcje wykończenia powierzchni, takie jak HASL, ENIG, OSP, Immersion Silver, Immersion Tin,itd.Wybierz wykończenie powierzchniowe, które pasuje do Twoich wymagań projektowych i aplikacyjnych.
Nasza usługa Multi-Layer PCB Manufacturing oferuje opcje grubości płyt od 0,2 do 3,2 mm. Wybierz grubość płyty, która spełnia Twoje specyficzne wymagania aplikacyjne.
Dzięki naszej usłudze Multi-Layer PCB Manufacturing, możesz być pewien wysokiej jakości PCB, które spełniają Twoje wymagania.
Charakterystyka:
- Nazwa produktu: Wytwarzanie wielowarstwowych płyt PCB
- Liczba warstw: 2-20
- grubość miedzi: 1-4 uncji
- Min. Szerokość linii: 0,1 mm
- Grubość deski: 0,2-3,2 mm
- Min. Rozmiar otworu: 0,2 mm
Produkt ten jest idealny do montażu wielowarstwowych komponentów PCB, tworzenia wielowarstwowych płyt drukowanych i produkcji wielowarstwowych płyt drukowanych.
Zastosowanie:
Dzięki szerokiej gamie wykończeń powierzchniowych, takich jak HASL, ENIG, OSP, Immersion Silver, Immersion Tin itp., Produkt ten może zaspokoić różne potrzeby i preferencje.2 mm i grubość miedzi 1-4 uncjiMin. odstęp linii wynoszący 0,1 mm umożliwia produkt ma wysoką gęstość konstrukcji obwodu.
Niezależnie od tego, czy chodzi o montaż wielowarstwowych komponentów PCB, produkcję wielowarstwowych PCB, czy produkcję wielowarstwowych płyt obwodowych drukowanych, płyty obwodowe PCB firmy JIETENG mogą dostarczać najwyższej jakości wyniki.Może obsługiwać skomplikowane konstrukcje i obwody, a jego wysoka precyzja zapewnia, że produkt końcowy spełnia wymagane specyfikacje.
Przyczyny i scenariusze zastosowania produktów dla płyt PCB firmy JIETENG są ogromne.Przemysł motoryzacyjny może go wykorzystać w produkcji jednostek sterujących silnikiemPrzemysł medyczny może go wykorzystać w produkcji urządzeń medycznych, urządzeń wszczepialnych i urządzeń diagnostycznych.Przemysł telekomunikacyjny może go wykorzystać w produkcji sprzętu komunikacyjnegoW przemyśle lotniczym można go wykorzystać w produkcji elektroniki lotniczej, systemów nawigacyjnych i systemów komunikacyjnych.
Dostosowanie:
Wsparcie i usługi:
Wsparcie techniczne i usługi dotyczące produktów Multilayer PCB Fabrication obejmują:
- Przegląd i konsultacje projektowe
- Wytyczne dotyczące wyboru materiału i układania PCB
- Pomoc w spełnianiu szczególnych wymagań projektowych
- Badania i analizy prototypów i produktów PCB
- rozwiązywanie problemów i rozwiązywanie problemów
- Dokumentacja i zasoby techniczne
- Szkolenia i edukacja w zakresie projektowania i produkcji PCB
Opakowanie i wysyłka:
Opakowanie produktu:
- Wszystkie wielowarstwowe PCB będą pakowane w anty-statyczne torby, aby zapobiec uszkodzeniu przez elektryczność statyczną.
- Wówczas worki antystatyczne zostaną umieszczone w folii lub folii ochronną, aby zapewnić dalszą ochronę PCB podczas transportu.
- Wreszcie, pakowane PCB zostaną umieszczone w solidnych kartonach z dużą ilością podkładek, aby zapobiec uszkodzeniu podczas transportu.
Wysyłka:
- Przesyłki będą obsługiwane przez naszych zaufanych partnerów, którzy mają doświadczenie w obsłudze delikatnych elementów elektronicznych.
- Klienci otrzymają informacje o śledzeniu po wysłaniu produktu, aby mogli monitorować jego postęp i szacunkowy termin dostawy.
- Jeśli pojawią się jakieś problemy z produktem podczas wysyłki, będziemy współpracować z klientem, aby rozwiązać sprawę szybko i skutecznie.
