Instrumenty medyczne Usługi płytek drukowanych SMT ENIG ENEPIG

  • Medical Instrument SMT Printed Circuit Board Services ENIG ENEPIG
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu PCBA
Minimalne zamówienie do negocjacji
Cena negotiable
Szczegóły pakowania Opakowanie zewnętrzne to standardowe opakowanie kartonowe i wypełnione bawełną perłową
Czas dostawy 5-8 dni na dostawę
Zasady płatności do negocjacji
Możliwość Supply 5000 centymetrów kwadratowych / centymetrów kwadratowych miesięcznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Min. min. line spacing odstępy między wierszami 3 mil (0,075 mm) Grubość deski 0,2 mm-4,5 mm
Min. min. line width szerokość linii 0,075 mm/0,075 mm (3 mil / 3 mil) Min. min. hole size rozmiar dziury Wiercenie maszynowe
Wykończenie powierzchni Bezołowiowy HASL Nazwa produktu 3528 Led 4-warstwowy numer Wielowarstwowy 4-warstwowy zespół PCB Smt
Podkreślić

Płytka drukowana ENIG smt

,

płytka drukowana ENEPIG smt

,

usługi obwodów drukowanych ENEPIG
Zostaw wiadomość
opis produktu

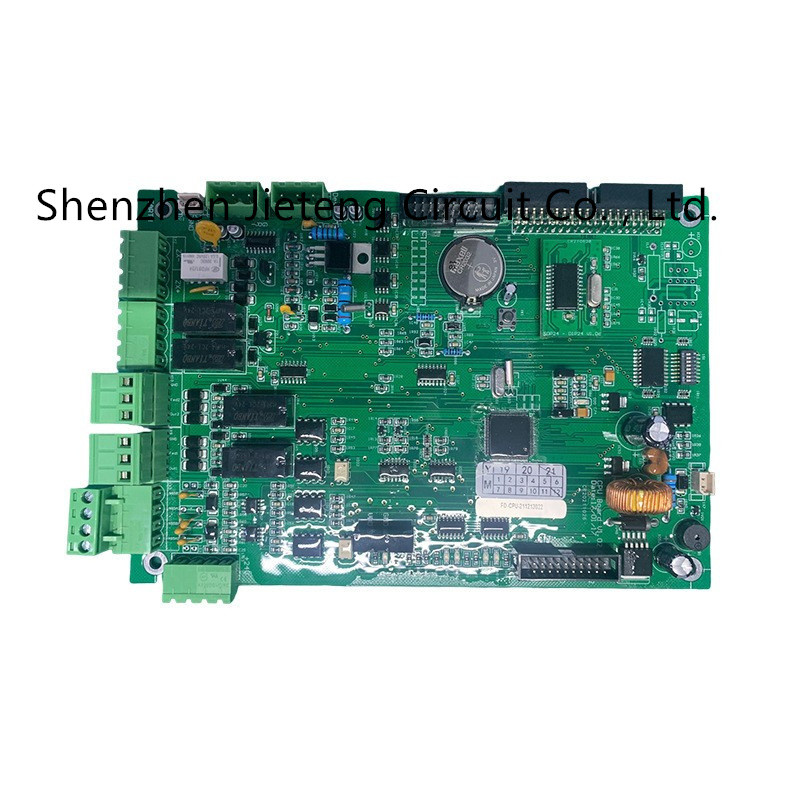

Jedno- i dwustronna wielowarstwowa płytka PCB Rogers PCB płytka wysokiej częstotliwości główna płyta elektroniczna instrumentu medycznego

Niezbędne szczegóły
Numer modelu:
różne specyfikacje terminal pcb
Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
JIETENG
Materiał bazowy:
CME1/FR-4/Aluminium/Miedź/Flex/Rogers/Poliimid
Grubość miedzi:
0,5-6 uncji, przebieg pilotażowy: 12 uncji, 0,5-6 uncji, przebieg pilotażowy: 12 uncji
Grubość deski:
0,1-10 mm, 0,1 mm - 10,00 mm
min.Rozmiar dziury:
Mechaniczny 0,1 mm, otwór lasera 0,075 mm
min.Szerokość linii:
0,075 m (3 mil)
min.Odstępy między wierszami:
0,075 m (3 mil)
Wykończenie powierzchni:
HASL/OSP/Ag/ENIG/ENEPIG/Srebro immersyjne/Cyna
Rozmiar planszy:
Zwyczaj
Marka:
EL
Warstwa:
1-32 Warstwy
Materiał:
CME1/FR-4/ High TG FR4/bezhalogenowy FR4/poliimid/aluminium/PTFE
Materiał Mieszany laminat:
4 warstwy-10 warstw (FR4+Ro4350, FR4+aluminium, FR4+ FPC)
Minimalna linia / odstęp:
0,075 m (3 mil)
Tolerancja obrysu płyty:
±0,1 mm
Pozycja otworu/tolerancja otworu:
±0,05 mm PTH: ±0,076 mm NPTH: ±0,05 mm
Mostek mini maski lutowniczej:
0,05 mm







Linie SMT
7 linii
Pojemność
8 milionów miejsc docelowych dziennie
Maksymalny rozmiar planszy
680*550mm Najmniejszy: 0,25 "* 0,25"
Minimalny rozmiar komponentów
0201-54 mm2 (0,084 cala kwadratowego), długie złącze, CSP, BGA, QFP
Prędkość
0,15 s/chip, 0,7 s/QFP


Fala lutownicza
Maksymalna szerokość PCB: 450 mm
Min. Szerokość PCB: nieograniczona
Wysokość komponentów: góra 120 mm/dół 15 mm



Pot-lutowane
Rodzaje metali: część, całość, wkładka, krok boczny
Materiał metaliczny: miedź, aluminium
Wykończenie powierzchni: poszycie Au, poszycie srebrem, poszycie Sn
Wskaźnik pęcherza powietrznego: mniej niż 20%

Wciskany
Zakres prasy: 0-50KN
Maksymalny rozmiar PCB: 800*600mm
Typy montażowe
SMT i otwór przelotowy
Rodzaj lutowania
Rozpuszczalna w wodzie pasta lutownicza, ołowiowa i bezołowiowa
Formaty plików
Zestawienie materiałów, pliki Gerber, pliki Pick-N-Place (XYRS)
Typ usługi
Pod klucz, Częściowo pod klucz lub Przesyłka
Opakowanie komponentów
Taśma cięta, Luźne bębny rurowe, Części
Czas tury
1-15 dni
Testowanie
Kontrola XRAY, testowanie AOI ICT, latająca sonda, wypalanie, test działania
