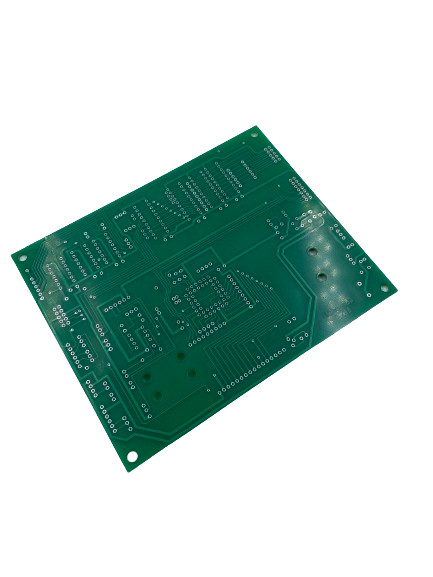

0.1mm/0.1mm Lutowanie płytek drukowanych o grubości 1 uncji miedzi

Place of Origin China
Nazwa handlowa JIETENG
Model Number PCB circuit board
Minimalne zamówienie Negocjowalne
Cena negotiable
Szczegóły pakowania Pusty karton, zapakowany próżniowo
Czas dostawy 5-8 dzień roboczy
Zasady płatności Negocjowalne

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Kolor maski lutowniczej Zielona Grubość miedzi 1 uncja
Rodzaj produktu Montaż PCB SMT Rozmiar PCB 100 mm * 100 mm
warstwa PCB 2-warstwowe Wykończenie powierzchni HASL
Grubość PCB 1,6 mm Materiał PCB FR-4
Podkreślić

0.1 mm Płyty drukowane

,

1 uncja miedziana płytka drukowana

,

HASL FR4 PCB wykończenie powierzchniowe

Zostaw wiadomość
opis produktu

Opis produktu:

Przegląd produktu - montaż PCB SMT
Wprowadzenie

Zespół PCB SMT to zespół do lutowania na powierzchni przeznaczony do produkcji przemysłowej.Jest to rozwiązanie do lutowania płytek drukowanych w dwóch warstwach, które jest idealne dla elementów elektronicznych o wysokości 0Wykorzystanie wysokiej jakości materiału FR-4 i grubości 1 uncji miedzi sprawia, że jest to niezawodna i wydajna opcja do różnych zastosowań elektronicznych.

Rodzaj produktu

Zgromadzenie PCB SMT jest rodzajem zgromadzenia urządzenia do montażu powierzchniowego, powszechnie stosowanego w procesach produkcji przemysłowej.Został zaprojektowany w celu zapewnienia kompaktowego i wydajnego rozwiązania dla komponentów elektronicznych, dzięki czemu nadaje się do wielu zastosowań.

Gęstość miedzi

Zgromadzenie PCB SMT ma grubość miedzi 1 uncji, co czyni go solidną i trwałą opcją do zastosowań elektronicznych.Zastosowanie miedzi wysokiej jakości zapewnia lepszą przewodność i rozpraszanie ciepła, dzięki czemu nadaje się do urządzeń elektronicznych o wysokiej wydajności.

Materiał PCB

Zestaw PCB SMT jest wykonany z FR-4, wysokiej jakości materiału znanego ze swoich doskonałych właściwości dielektrycznych i wytrzymałości mechanicznej.Materiał ten jest szeroko stosowany w przemyśle elektronicznym ze względu na wysoką odporność termiczną, co czyni go niezawodnym wyborem do montażu PCB.

Warstwa PCB

Zgromadzenie PCB SMT to dwuwarstwowa płyta obwodowa drukowana, zapewniająca kompaktowe i wydajne rozwiązanie dla komponentów elektronicznych.Wykorzystanie konstrukcji dwuwarstwowej pozwala na lepsze kierowanie i umieszczanie komponentów, co daje bardziej kompaktowy i niezawodny zespół PCB.

Składniki Pitch

Zestaw PCB SMT jest zaprojektowany w taki sposób, aby pomieścić elementy elektroniczne o średnicy 0,5 mm.Dzięki temu nadaje się do szerokiej gamy urządzeń elektronicznych i zapewnia precyzyjne i dokładne umieszczenie komponentów w celu zapewnienia optymalnej wydajności.

Wniosek

Zespół PCB SMT to wysokiej jakości zespół lutowniczy do montażu powierzchniowego, który oferuje niezawodne i wydajne rozwiązania dla komponentów elektronicznych.i wykorzystanie materiału FR-4, jest idealnym wyborem dla procesów produkcji przemysłowej, co czyni go kluczowym elementem w przemyśle elektronicznym.



Charakterystyka:

Charakterystyka produktu PCB SMT:
  • Nazwa produktu: Zestaw PCB SMT
  • Zestaw do lutowania na powierzchni
  • Warstwa PCB: 2 warstwy
  • Maska lutowa Kolor: zielony
  • Rodzaj badania: badanie sondy lotniczej
  • Min. Rozmiar otworu: 0,2 mm
  • Barwa ekranu jedwabnego: biały


Parametry techniczne:

Specyfikacje techniczne Opis
Gęstość miedzi 1 oz
Warstwa PCB 2 warstwy
Rozmiar PCB 100 mm*100 mm
Kolor maski lutowej Zielona
Składniki Pitch 0.5 mm
Rodzaj produktu Zgromadzenie PCB SMT
Grubość PCB 10,6 mm
Kolor jedwabnego ekranu Biały
Wykończenie powierzchni HASL
Min. Szerokość linii/przestrzeń 0.1 mm/0.1 mm
Kluczowe cechy Zgromadzenie lutownicze na powierzchni, lutownictwo płytek drukowanych, proces lutownictwa płytek drukowanych


Zastosowanie:

Zgromadzenie PCB SMT

Nazwa marki: JIETENG
Numer modelu: tabliczka PCB
Pochodzenie: Chiny
Barwa ekranu jedwabnego: biały
Materiał PCB: FR-4
Rodzaj badania: badanie sondy lotniczej
Rozmiar PCB: 100 mm*100 mm
Min. Szerokość linii/przestrzeń: 0,1 mm/0,1 mm

Wprowadzenie:PCB SMT Assembly to proces montażu komponentów elektronicznych na płytę obwodową drukowaną (PCB) przy użyciu technologii montażu powierzchniowego (SMT).Proces ten polega na mocowaniu elementów elektronicznych bezpośrednio na powierzchni PCBZgromadzenie PCB SMT jest niezbędnym etapem w produkcji różnych urządzeń elektronicznych, w tym smartfonów, komputerów, urządzeń elektronicznych, urządzeń elektronicznych i urządzeń elektronicznych.i inne urządzenia elektroniczneJIETENG jest wiodącym producentem PCB SMT w Chinach, dostarczając wysokiej jakości produkty, aby spełnić wymagania przemysłu elektronicznego.

Zastosowanie produktu:

Zgromadzenie PCB SMT jest szeroko stosowane w różnych gałęziach przemysłu, w tym motoryzacyjnym, lotniczym, elektronicznym, telekomunikacyjnym i medycznym.Jest to kluczowy proces w produkcji urządzeń elektronicznychWykorzystanie technologii SMT w procesie montażu pozwala na produkcję mniejszych, lżejszych i bardziej wydajnych urządzeń.

Scena produktu:

Zgromadzenie PCB SMT jest stosowane w różnych urządzeniach elektronicznych, takich jak smartfony, laptopy, tablety, urządzenia GPS i sprzęt medyczny.proces montażu SMT dołącza mikroczipy, rezystory, kondensatory i inne elementy elektroniczne do PCB, tworząc kompaktowe i funkcjonalne urządzenie.Zestaw SMT jest stosowany w produkcji elektronicznych jednostek sterujących, czujniki i inne elementy niezbędne do prawidłowego funkcjonowania nowoczesnych pojazdów.

Atrybuty produktu:

1. Zestaw urządzenia montażu powierzchniowego:Wykorzystanie technologii SMT w montażu pozwala na mocowanie mniejszych komponentów na powierzchni PCB, co daje bardziej kompaktowe i wydajne urządzenie.

2. Zestaw płyt elektronicznych:Zgromadzenie PCB SMT jest kluczowym etapem w produkcji płyt obwodowych elektronicznych, zapewniając prawidłowe funkcjonowanie i trwałość urządzenia.

3. Zgromadzenie płytek drukowanych:Zgromadzenie SMT eliminuje potrzebę zastosowania elementów z otworami, co sprawia, że produkcja płytek drukowanych jest bardziej wydajna i opłacalna.

4Wysokiej jakości materiały:JIETENG wykorzystuje FR-4 jako materiał PCB, znany ze swoich doskonałych właściwości termicznych i elektrycznych, dzięki czemu jest idealny do urządzeń elektronicznych.

5Precyzyjne badanie:Badanie sondy lotniczej jest metodą badań nieniszczących stosowaną w procesie montażu PCB SMT w celu zapewnienia prawidłowego funkcjonowania komponentów elektronicznych i identyfikacji ewentualnych wad.

6Małe rozmiary:Z rozmiarem PCB 100 mm * 100 mm i minimalną szerokością linii / przestrzenią 0,1 mm / 0,1 mm, PCB SMT Assembly wytwarza kompaktowe i wydajne urządzenia elektroniczne.

Wniosek:

Zgromadzenie PCB SMT jest kluczowym procesem w produkcji urządzeń elektronicznych, zapewniającym ich prawidłowe funkcjonowanie i trwałość.i wykorzystanie technologii SMT sprawiają, że jest zaufanym dostawcą PCB SMT w ChinachDzięki kompaktowemu rozmiarowi i wydajnemu procesowi produkcji PCB SMT Assembly jest opłacalnym rozwiązaniem dla różnych gałęzi przemysłu, co czyni go niezbędnym elementem w rozwoju technologii.



Dostosowanie:

Specjalistyczna usługa montażu PCB SMT przez JIETENG

Nazwa marki: JIETENG

Numer modelu: tabliczka PCB

Pochodzenie: Chiny

Warstwa PCB: 2 warstwy

Maska lutowa Kolor: zielony

grubość PCB: 1,6 mm

Rodzaj badania: badanie sondy lotniczej

Wykończenie powierzchni: HASL

Opis produktu:

Nasza usługa montażu PCB SMT zapewnia najwyższej jakości montaż płyt obwodowych elektronicznych dla wszystkich Twoich potrzeb.gwarantujemy wysoką precyzję i wydajne procesy produkcyjne dla Państwa PCB wydrukowane montażu okablowaniaNasze 2-warstwowe płytki PCB są wytwarzane w Chinach z wykorzystaniem najlepszych materiałów i spełniają standardy branżowe.Nasza grubość PCB jest ustawiona na 1Prowadzimy gruntowne testy z lotniczą sondą, aby zapewnić funkcjonalność i niezawodność naszych PCB.który zapewnia doskonałą spawalność i ochronę przed korozją.

Opcje dostosowania:

W JIETENG rozumiemy, że każdy projekt jest wyjątkowy i wymaga specyficznej personalizacji.Należą do nich:

  • Wybór warstwy PCB (2, 4, 6 lub więcej warstw)
  • Opcja wyboru koloru maski lutowej (zielony, czerwony, niebieski, czarny itp.)
  • Gęstość elastycznych płyt PCB (w zakresie od 0,2 mm do 3,0 mm)
  • Różne rodzaje badań (badań z sondami latającymi, badań w obwodzie, badań funkcjonalnych)
  • Wielokrotne wykończenia powierzchniowe (HASL, ENIG, Immersion Silver, OSP itp.)

Dzięki naszym dostosowywalnym opcjom, możesz stworzyć zespół drukowanych przewodów PCB, który spełnia dokładnie Twoje specyfikacje i wymagania.

Dlaczego wybrać nas?

Wybór JIETENG dla potrzeb PCB SMT oznacza wybór najwyższej jakości i niezawodnej usługi.Używamy najnowszej technologii i mamy rygorystyczny proces kontroli jakości, aby zapewnić najwyższy poziom precyzji i wydajności. Dzięki naszym konkurencyjnym cenom i szybkim czasom realizacji gwarantujemy zadowolenie klientów.



Wsparcie i usługi:

Wsparcie techniczne i obsługa montażu PCB SMT

W PCB SMT Assembly jesteśmy dumni z zapewniania najwyższej jakości wsparcia technicznego i usług dla naszych klientów.Nasz zespół specjalistów dba o sukces Waszych projektów montażu elektronicznego.

Wsparcie techniczne

Nasz zespół wsparcia technicznego jest dostępny, aby pomóc Ci w każdym pytaniu lub obawie, które możesz mieć na temat naszego procesu montażu PCB SMT.od początkowego projektu do końcowej produkcji, aby uzyskać najlepsze wyniki dla swoich produktów elektronicznych.

Nasze usługi wsparcia technicznego obejmują:

  • Przegląd i optymalizacja projektu
  • Analiza DFM
  • Wsparcie w zakresie pozyskiwania komponentów
  • Produkcja prototypu
  • Badania i inspekcje
Oferta usług

Oprócz wsparcia technicznego oferujemy również szereg usług spełniających specyficzne potrzeby naszych klientów.

  • Zestaw PCB
  • Zgromadzenie SMT
  • Zestaw otworny
  • Zgromadzenie budowy pudełka
  • Badania funkcjonalne
  • Kontrola i zapewnienie jakości
  • Transport morski i logistyka

Nasz zespół jest zaangażowany w dostarczanie wysokiej jakości, niezawodnych i opłacalnych rozwiązań dla wszystkich potrzeb montażu PCB SMT.Skontaktuj się z nami, aby dowiedzieć się więcej o naszych usługach i jak możemy pomóc w ożywieniu produktów elektronicznych.



Opakowanie i wysyłka:

Zestaw PCB SMT Opakowanie i wysyłka
Opakowanie:
  • Nazwa produktu:Zgromadzenie PCB SMT
  • Rodzaj opakowania:Worek antystatyczny + płyta piankowa + karton zewnętrzny
  • Wielkość opakowania:Dostosowane do rozmiaru produktu
  • Materiał opakowania:Wysokiej jakości materiały antystatyczne
  • Etykietowanie:Każde opakowanie będzie opatrzone nazwą produktu, ilością i informacjami o klientach
  • Uwaga: Dostępne są opcje opakowań na zamówienie.
Wysyłka:
  • Sposób wysyłki:Przesyłki ekspresowe, lotnicze lub morskie
  • Czas realizacji:2-4 tygodnie od otrzymania płatności
  • Warunki płatności:T/T, PayPal, Western Union itp.
  • Dokumenty przewozowe:Faktura handlowa, wykaz opakowań, konosament/kontrakt lotniczy oraz wszelkie inne dokumenty wymagane przez klienta
  • Uwaga: W celu zapewnienia terminowej i bezpiecznej dostawy naszych produktów współpracujemy z wiarygodnymi firmami transportowymi. Opłaty za wysyłkę i podatki mogą się różnić w zależności od miejsca przeznaczenia i sposobu wysyłki.


Częste pytania:

  • P: Jaka jest nazwa tego produktu?
  • O: Nazwa towarowa tego produktu to JIETENG.
  • P: Jaki jest numer modelu tego produktu?
  • A: Numer modelu tego produktu to płytka PCB.
  • P: Gdzie ten produkt jest produkowany?
  • A: Ten produkt jest wytwarzany w Chinach.
  • P: Czy ten produkt nadaje się do montażu SMT?
  • O: Tak, ten produkt jest specjalnie zaprojektowany do montażu SMT.
  • P: Czy istnieją ograniczenia wielkości płytek PCB?
  • A: Rozmiar płyty obwodowej PCB może być dostosowany zgodnie ze specyficznymi potrzebami klienta.
  • P: Czy ten produkt może być stosowany zarówno do montażu jednobocznego, jak i dwustronnego?
  • O: Tak, produkt ten może być stosowany zarówno do jedno- jak i dwustronnej montażu SMT.
