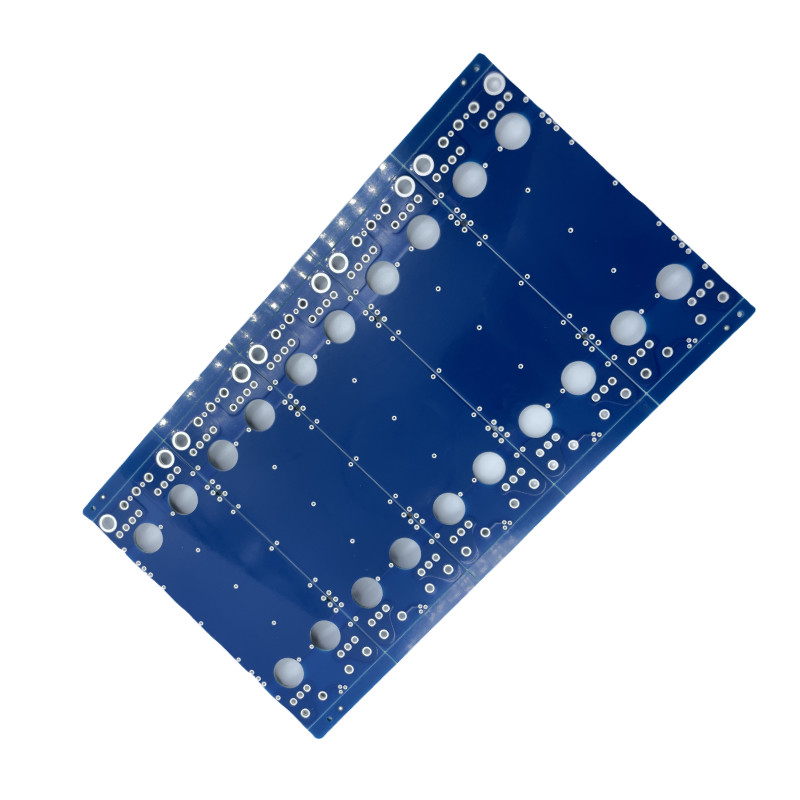

1.6mm grubość Pcb Smt Zgromadzenie z lotniczym sondy Test i Hasl Finish
Place of Origin | China |
---|---|
Nazwa handlowa | JIETENG |
Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
Minimalne zamówienie | Do negocjacji |
Cena | negotiable |
Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
Czas dostawy | 5-8 dzień roboczy |
Zasady płatności | Do negocjacji |
Możliwość Supply | 360000 metrów kwadratowych / rok |

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMin. min. Line Width/Space Szerokość linii/Odstęp | 0,1 mm/0,1 mm | Skok komponentów | 0,5 mm |
---|---|---|---|
Rodzaj produktu | Montaż PCB SMT | Typ testu | Test latającej sondy |
Rozmiar PCB | 100 mm * 100 mm | Kolor sitodruku | biały |
Grubość miedzi | 1 uncja | Grubość PCB | 1,6 mm |
Podkreślić | 1.6 mm grubości układ PCB smt,Zgromadzenie PCB SMT,Zakończyłem płytę drukowaną. |
Opis produktu:
Zgromadzenie PCB SMT to kompleksowa usługa obejmująca montaż urządzeń powierzchniowych, montaż drukarek drukowanych PCB i montaż lutowania powierzchniowego.To zespół jest używany do produkcji płytek drukowanych z 2-warstwa, rozmiar 100mm * 100mm. Materiał PCB jest FR-4 a kolor jedwabnego ekranu jest biały. Oferuje doskonały test sondy latającej, aby zagwarantować lepszą wydajność.PCB SMT Assembly oferuje niezawodną i powtarzalną jakość dla Twoich produktów i zapewnia efektywny i opłacalny proces produkcji.
Charakterystyka:
- Nazwa produktu: Zestaw PCB SMT
- Maska lutowa Kolor: zielony
- Warstwa PCB: 2 warstwy
- Barwa ekranu jedwabnego: biały
- Rozmiar PCB: 100 mm*100 mm
- Wykończenie powierzchni: HASL
- Zgromadzenie płyt obwodowych elektronicznych
- Zestaw drukowanych przewodów PCB
Parametry techniczne:
Parametry | Wartość |
---|---|
Rodzaj produktu | Zgromadzenie PCB SMT |
Materiał PCB | FR-4 |
Rodzaj badania | Badanie sondy lotniczej |
Kolor jedwabnego ekranu | Biały |
Wykończenie powierzchni | HASL |
Grubość PCB | 10,6 mm |
Min. wielkość otworu | 0.2 mm |
Składniki Pitch | 0.5 mm |
Min. Szerokość linii/przestrzeń | 0.1 mm/0.1 mm |
Rozmiar PCB | 100 mm*100 mm |
Usługi | Usługi związane z naprawą i naprawą płytek drukowanych, montażem urządzeń do montażu powierzchniowego, montażem urządzeń do montażu powierzchniowego, naprawą i naprawą |
Zastosowanie:
JIETENG PCB to jeden z najczęściej stosowanych komponentów elektronicznych do montażu PCB SMT. Jest wytwarzany w Chinach o grubości PCB 1,6 mm i wykończeniu powierzchniowym HASL.Materiał FR-4 sprawia, że jest bardziej trwały i wydajny w różnych zastosowaniach. Test Flying Probe zapewnia, że produkt spełnia najwyższe standardy jakości.i zestaw urządzenia do montażu powierzchniMoże być stosowany w różnych zastosowaniach, takich jak elektronika użytkowa, motoryzacja, medycyna, telekomunikacja, przemysł i wiele innych.Łatwo go również zmontować i zapewnia doskonałe połączenie różnych produktów. Z jego najwyższej jakości i niezawodności, JIETENG PCB płyty obwodowej jest doskonałym wyborem dla potrzeb PCB SMT Zgromadzenia.
Dostosowanie:
Nazwa marki: JIETENG
Numer modelu: tabliczka PCB
Pochodzenie: Chiny
Rodzaj produktu: Zestaw PCB SMT
Rodzaj badania: badanie sondy lotniczej
Barwa ekranu jedwabnego: biały
Komponenty Odległość: 0,5 mm
Min. Rozmiar otworu: 0,2 mm
Lutowanie płytek drukowanych
JIETENG oferuje usługi lutowania płytek drukowanych dostosowane do Twoich potrzeb.Nasze usługi montażu drukowanych przewodów PCB obejmują automatyczne montaż PCB, które pomogą Ci obniżyć koszty i poprawić jakość.
Wsparcie i usługi:
Zapewniamy wsparcie techniczne i serwis dla produktów PCB SMT. Nasze usługi obejmują:
- Zapewnianie klientom porad i wskazówek dotyczących stosowania naszych produktów.
- Zapewnienie pomocy w rozwiązywaniu problemów, które mogą wystąpić podczas instalacji lub użytkowania.
- Dostarczanie aktualizacji produktów i nowych funkcji w miarę ich dostępności.
- Zapewnienie obsługi klienta w formie telefonu, poczty e-mail i czatu.
- Zapewnienie bazy wiedzy i FAQ, aby pomóc klientom szybko znaleźć rozwiązania swoich problemów.
- Zapewnienie usługi i konserwacji produktów.
Nasz zespół ekspertów jest gotowy do udzielenia pomocy w razie potrzeby, a naszym celem jest zapewnienie naszym klientom jak najlepszego doświadczenia z naszymi produktami.
Opakowanie i wysyłka:
Zbiór PCB SMT opakowanie i wysyłka obejmuje ostrożne i bezpieczne pakowanie produktu do transportu do klienta.Zestawy PCB są najpierw umieszczane w statycznie bezpiecznych workach i worki są uszczelnioneZamknięte worki są następnie umieszczane w bezpiecznych pojemnikach ESD i oznakowane informacjami klienta, rodzajem produktu i ilością.Następnie pojemniki są zapieczętowane i umieszczane w pudełku lub skrzyni transportowej odpowiedniej dla wielkości i wagi produktu. Pudełko lub skrzynia przesyłowa są oznakowane informacjami klienta, a także miejscem wysyłki i wszelkimi innymi istotnymi informacjami.
Częste pytania:
- P: Co to jest PCB SMT Assembly?
- Odpowiedź: Zgromadzenie PCB SMT jest procesem montażu komponentów do montażu powierzchniowego na płytę obwodową drukowaną (PCB) przy użyciu procesu lutowania.
- P: Jaka jest marka PCB SMT Assembly?
- Odpowiedź: Nazwa towarowa zespołu PCB SMT to JIETENG.
- P: Jaki jest numer modelu zespołu PCB SMT?
- Odpowiedź: Numer modelu zespołu PCB SMT to płyta obwodowa PCB.
- P: Gdzie produkowane są zespoły PCB SMT?
- Odpowiedź: Zgromadzenie PCB SMT jest produkowane w Chinach.
- P: Jakie są zalety stosowania PCB SMT Assembly?
- Odpowiedź: Zgromadzenie PCB SMT może pomóc zmniejszyć rozmiar PCB, zapewnić niezawodne połączenia elektryczne i poprawić prędkość montażu.
