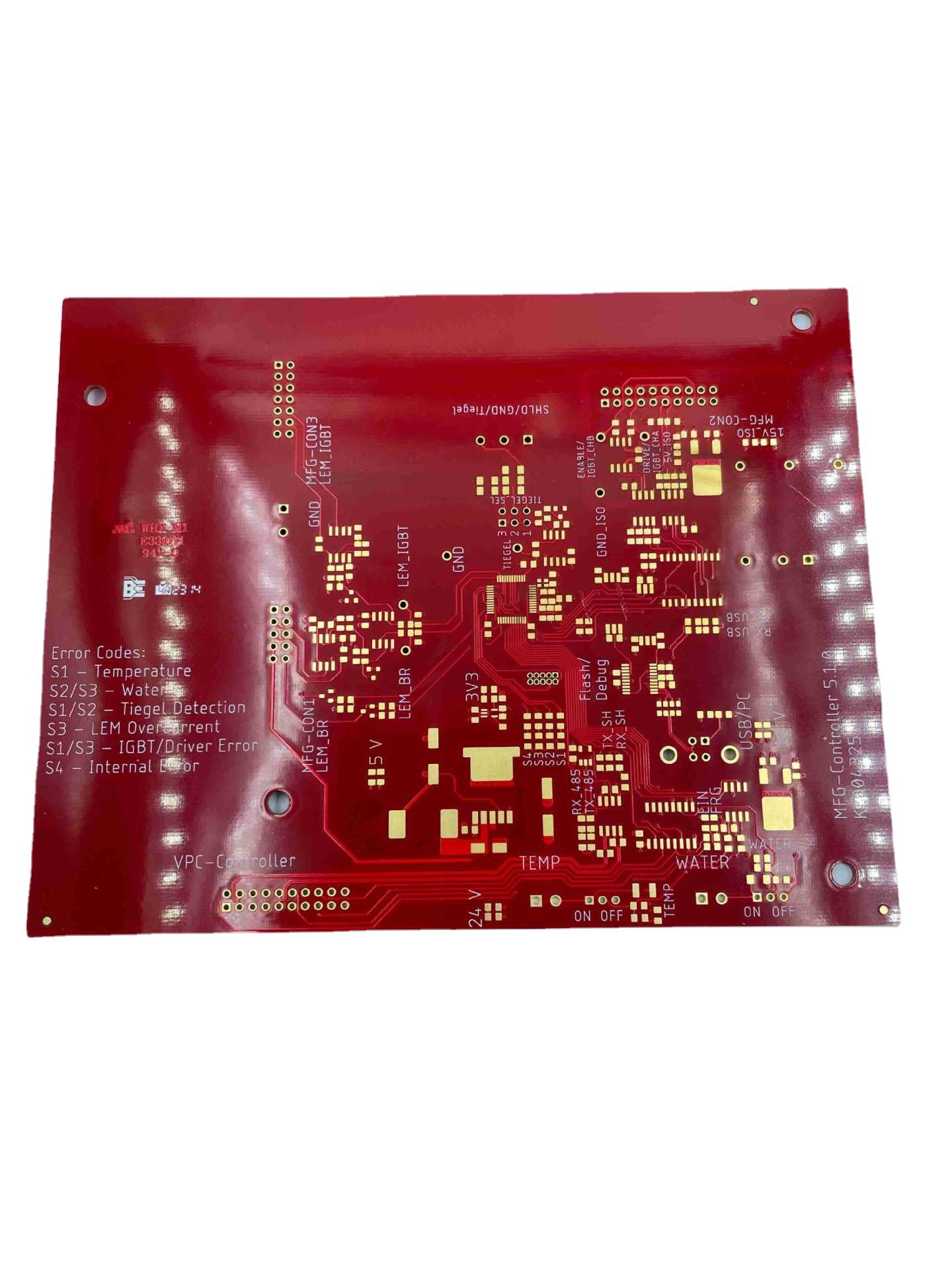

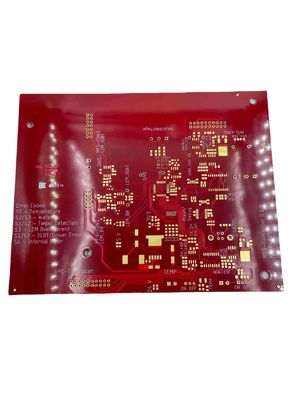

Czerwona maska ​​​​lutownicza FR4 PCB Circuit Board 4 warstwy o grubości 2,4 mm

Czerwona maska ​​​​lutownicza FR4 płytka drukowana PCB o grubości 2.4mm płyta 4 warstwowa

Maksymalna dozwolona liczba warstw to 60, a zamówienia przekraczające 20 warstw będą wymagały dodatkowej weryfikacji.
Maksymalny rozmiar gotowego panelu to 740 na 500 milimetrów, ale jeśli którykolwiek z boków panelu jest większy niż 600 milimetrów, deska będzie musiała zostać sprawdzona.
Najmniejszy rozmiar gotowego panelu to 5 na 5 milimetrów.
Dostępne materiały PCB to PI + FR4, FR4, Rogers i etch.
Możliwość grubości PCB wynosi od 0,2 do 4,0 milimetrów.Jeśli grubość jest mniejsza niż 0,2 milimetra lub większa niż 4 milimetry, będzie wymagać przeglądu.Ponadto deski o grubości 0,6 milimetra lub mniejszej nie mogą mieć powierzchni pokrytej cyną.
Grubość miedzi dla wewnętrznych i zewnętrznych warstw bazowych może wynosić od 0,3/0,5 uncji do 3 uncji, z wyprzedzeniem 4-6 uncji.
Dopuszczalna tolerancja łuku i skrętu wynosi 0,075%.
Minimalny rozmiar otworu wynosi 0,15 milimetra, a każdy otwór mniejszy niż ten rozmiar będzie wymagał podwójnej płyty.
Minimalna zdolność wiercenia HDI wynosi od 0,08 do 0,10 milimetra.
Możliwość śledzenia/prześwitu PCB wynosi 3 mil lub 0,075 milimetra.
Dostępne metody kształtowania PCB to Router, V-CUT i Punching.
Zakres grubości maski lutowniczej wynosi od standardowego 15-20um do zaawansowanego 35um.
Minimalna szerokość mostka maski lutowniczej różni się w zależności od koloru, przy czym zielony ma co najmniej 4 mil, a inne kolory wymagają co najmniej 4,8 mil.
Zdolność wypełnienia maski lutowniczej wynosi od 0,1 do 0,5 milimetra.
Dostępne kolory maski lutowniczej to zielony, matowy zielony, niebieski, matowy niebieski, czarny, matowy czarny, żółty, czerwony i biały.
Kolory sitodruku PCB obejmują biały, czarny i można je dostosować do własnych wymagań.
Możliwość zdejmowania maski o grubości od 500 do 1000 mikrometrów.
Zdolność warstwy tlenkowej OSP mieści się w zakresie od 0,2 do 0,5 mikrometra.

Shenzhen Jieteng Circuit Co., Ltd. zajmuje się dostarczaniem wysokiej jakości płytek drukowanych dzięki zastosowaniu zaawansowanego sprzętu i technologii produkcyjnej.Doświadczony zespół inżynierów i techników firmy ściśle współpracuje z klientami, aby upewnić się, że ich płytki PCB spełniają ich specyficzne wymagania.

Oprócz zaangażowania w jakość, firma przywiązuje dużą wagę do obsługi klienta.Jieteng Circuit Co., Ltd. ściśle współpracuje ze swoimi klientami, aby zapewnić spersonalizowane rozwiązania i wsparcie w całym procesie produkcji PCB, od projektu do dostawy.

Ogólnie rzecz biorąc, Shenzhen Jieteng Circuit Co., Ltd. jest renomowanym i niezawodnym producentem płytek drukowanych, który kładzie duży nacisk na jakość, innowacyjność i obsługę klienta.Doświadczenie firmy w produkcji obwodów drukowanych i zaangażowanie w zadowolenie klientów sprawiają, że jest to zaufany partner dla firm i organizacji, które wymagają wysokiej jakości obwodów drukowanych.
