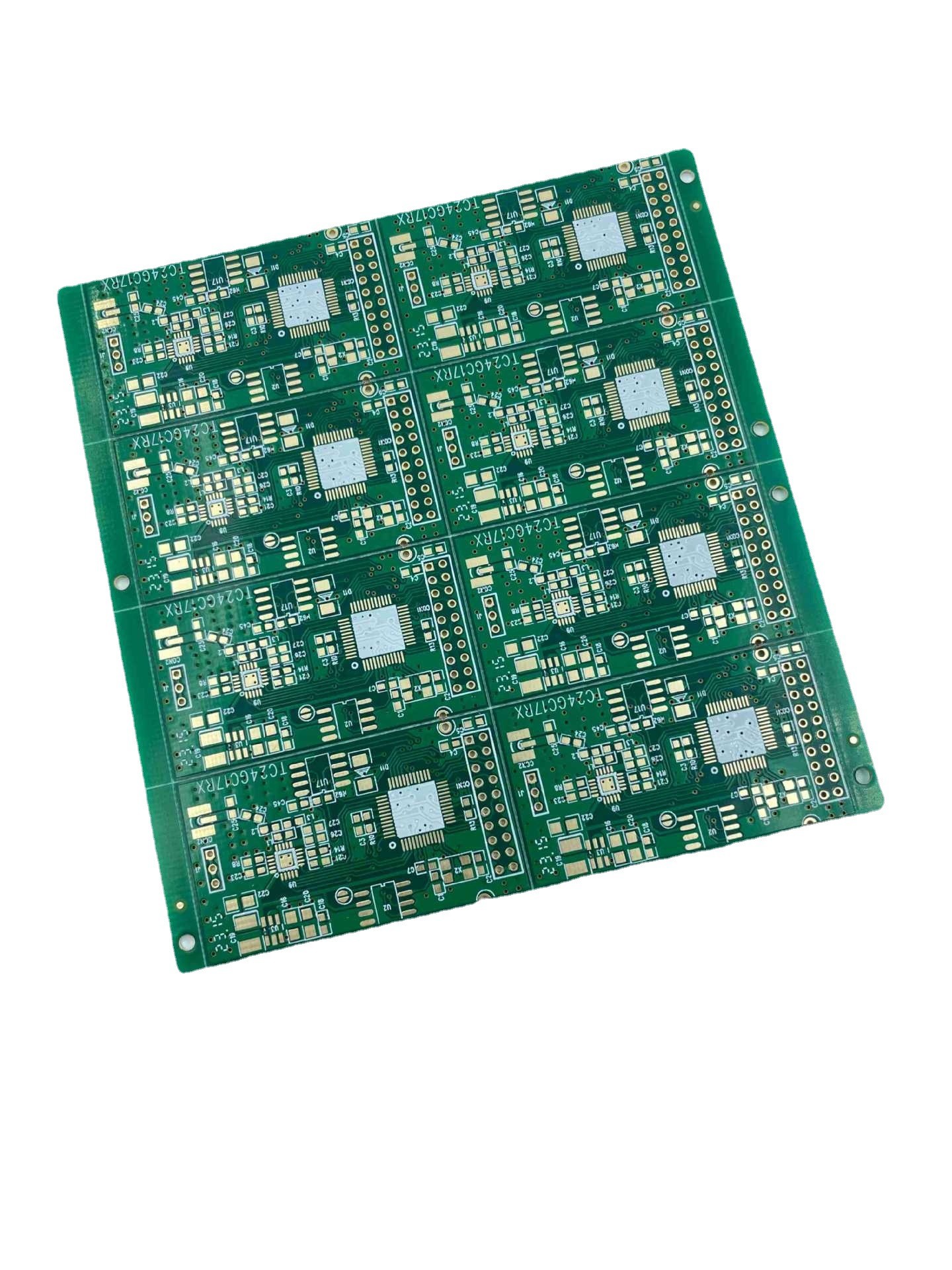

FR4 TG135 2-warstwowa płytka drukowana, powierzchnia ENIG 2u 0,075 mm Montaż PCB SMT

Miejsce pochodzenia CHINY
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu FR4
Minimalne zamówienie Do negocjacji
Cena negotiable
Szczegóły pakowania Pusty karton, zapakowany próżniowo
Czas dostawy 5-8 dzień roboczy
Zasady płatności Do negocjacji
Możliwość Supply 150000 metrów kwadratowych / rok

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Grubość miedzi 1 uncja Materiał bazowy FR-4
min. Odstępy między wierszami 0,1 mm Maska lutownicza Czarny Zielony Niebieski
Przedmiot ODM OEM LED PCBA Aplikacja zabawka elektroniczna
Podkreślić

FR4 TG135 2-warstwowa płytka drukowana

,

2-warstwowa płytka drukowana ENIG

,

montaż PCB SMT 0

Zostaw wiadomość
opis produktu

FR4 TG135 2-warstwowa PCB ENIG 2u powierzchnia 0,075mm



FR4 TG135 to materiał podłoża stosowany w produkcji płytek obwodów drukowanych (PCB).Jego temperatura zeszklenia (Tg) wynosząca 135°C wskazuje, że może wytrzymać umiarkowane temperatury podczas pracy bez utraty swoich właściwości mechanicznych lub elektrycznych.Dwuwarstwowa płytka drukowana wykonana z materiału FR4 TG135 odnosi się do płytki drukowanej z dwiema warstwami materiału podłoża i śladami miedzi.

ENIG (Electroless Nickel Immersion Gold) to obróbka powierzchniowa nakładana na miedziane ścieżki i pady na powierzchni PCB.Polega na nałożeniu warstwy niklu na miedź, a następnie zanurzeniu warstwy złota.Ta obróbka powierzchni zapewnia doskonałą ochronę przed utlenianiem i innymi formami korozji i jest często stosowana w zastosowaniach wymagających wysokiej niezawodności.

Powierzchnia 2u odnosi się do grubości warstwy złota wykończenia ENIG.Powierzchnia 2u oznacza, że ​​warstwa złota immersyjnego ma grubość 2 mikronów, co jest standardową grubością dla wielu wykończeń ENIG.

0,075 mm (75 mikronów) odnosi się do minimalnej możliwości ścieżki/prześwitu płytki drukowanej.Oznacza to, że minimalna odległość między dwiema miedzianymi liniami na powierzchni PCB wynosi 0,075 mm, co wskazuje, że PCB nadaje się do zastosowań o dużej gęstości, gdzie przestrzeń jest na wagę złota.



warstwa PCB 2L Materiał PCB FR4
Grubość miedzi 1/1/1/1OZ Grubość PCB 1,0 MM
min.rozmiar dziury 0,2 mm Min.Ścieżka PCB/odstęp: 3/3 mil
Maska lutownicza PCB Zielony Sitodruk PCB Biały
Powierzchnia PCB wykończona ENIG 2u Zarys PCB Routing/V-CUT
Aplikacja zabawka elektroniczna
Specjalne wymagania: mała przestrzeń i przerwa między liniami: 3/3mil/min.przez otwór o średnicy 0,15 mm



FR4 TG135 2-warstwowa płytka drukowana, powierzchnia ENIG 2u 0,075 mm Montaż PCB SMT 0
