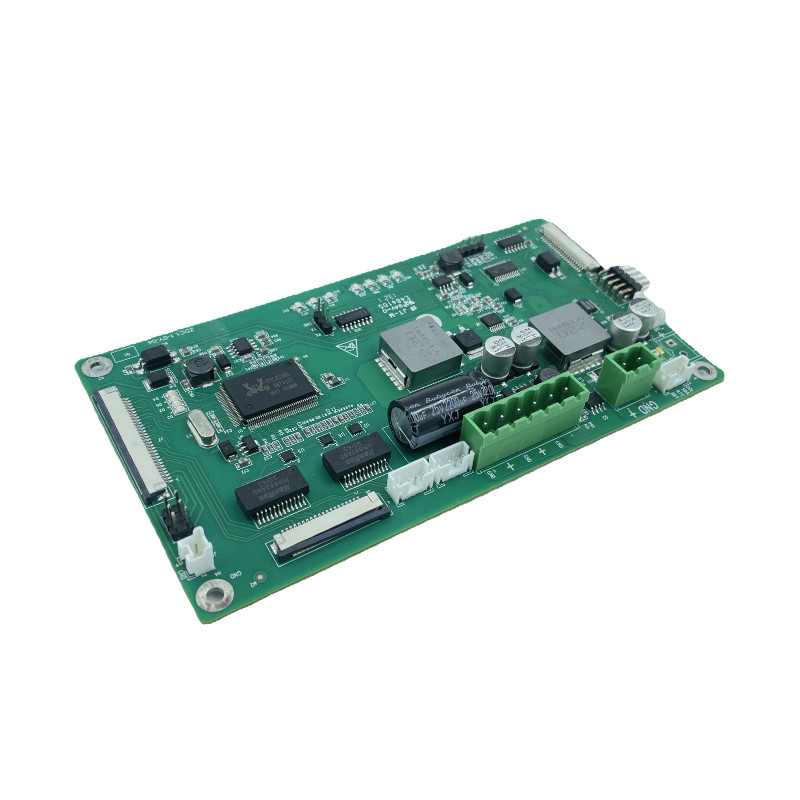

Dwuwarstwowa płytka drukowana PCB, płytka drukowana kontrolera materiału podstawowego FR4

  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu PCBA
Minimalne zamówienie Do negocjacji
Cena negotiable
Szczegóły pakowania Wewnętrzne opakowanie próżniowe, zewnętrzny standardowy karton
Czas dostawy 5-8 dni na dostawę
Zasady płatności Do negocjacji
Możliwość Supply 150000 metrów kwadratowych / metrów kwadratowych rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Liczba warstw 1-8 warstw Materiał bazowy FR4
Grubość miedzi 1 uncja Grubość deski 1,6 mm
Rozmiar planszy Dwustronna płytka drukowana Maska lutownicza zielony czarny
Podkreślić

Płytka drukowana dwuwarstwowa 1 uncja

,

płytka drukowana kontrolera 1

,

6 mm
Zostaw wiadomość
opis produktu

PCB dwuwarstwowa płytka drukowana kontrolera płytka drukowana jednostronna produkcja płytki drukowanej zasilacza Producenci płytek drukowanych LED

Niezbędne szczegóły
Numer modelu:
FR-4
Typ:
Produkcja PCB
Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
JIETENG
Liczba warstw:
1-8 warstw
Materiał bazowy:
FR4
Grubość miedzi:
1 uncja
Grubość deski:
1,6 mm
min.Rozmiar dziury:
0,2 mm
min.Szerokość linii:
0,1 mm
min.Odstępy między wierszami:
0,1 mm
Wykończenie powierzchni:
Hasl bez ołowiu, inż
Rozmiar planszy:
Dwustronna płytka drukowana
Maska lutownicza:
Zielony czarny
Sitodruk:
Biały
Test:
Test latającej sondy, stanowisko testowe
Aplikacja:
Urządzenie elektroniczne






Przedmiot Specyfikacja
1 Numer warstwy 1-16 warstw (standard)
2 Materiał FR4, aluminium, FPC
3 Wykończenie powierzchni HASL (LF), złocenie, Enig, złoto zanurzeniowe,Cyna zanurzeniowa, OSP
4 Grubość deski wykończeniowej 0,2 mm-6,00 mm (8mil-126mil)
5 Grubość miedzi 1/2 uncji min; 12 uncji maks
6 Maska lutownicza Zielony/Czarny/Biały/Czerwony/Niebieski/Żółty
7 Min. szerokość śladu i odstępy między wierszami 0,075 mm/0,1 mm (3 mil / 4 mil)
8 Min. Średnica otworu do wiercenia CNC 0,1 mm (4 mil)
9 Min. Średnica otworu do wykrawania 0,9 mm (35 mil)
10 Największy rozmiar panelu 610 mm * 508 mm
11 Pozycja otworu +/-0,075 mm (3 mil) Wiercenie CNC
12 Szerokość przewodu (W) 0,05 mm (2 mil) lub +/-20% oryginalnej grafiki
13 Średnica otworu (H) PTH L: +/-0,075 mm (3 mil); Non-PTH L: +/- 0,05 mm (2 mil)
14 Zarys tolerancji 0,125 mm (5 mil) frezowanie CNC; +/- 0,15 mm (6 mil) przez wykrawanie
15 Wypaczanie i skręcanie 0,70%
16 Rezystancja izolacji 10Kohm-20Mohm
17 Przewodność <50 omów
18 Napięcie testowe 10-300 V
19 Rozmiar panelu 110 × 100 mm (min); 660 × 600 mm (maks.)
20 Błędna rejestracja warstwy warstwy 4 warstwy: maks. 0,15 mm (6 mil); 6 warstw: maks. 0,25 mm (10 mil)
21 Min. odstęp między krawędzią otworu a wzorem obwodówz warstwy wewnętrznej 0,25 mm (10 mil)
22 Min. odstęp między obrysem płytki a obwodamiwzórz warstwy wewnętrznej 0,25 mm (10 mil)
23 Tolerancja grubości płyty 4 warstwy: +/-0,13 mm (5 mil); 6 warstw: +/- 0,15 mm (6 mil)
24 Kontrola impedancji +/-10%
25 Inna impedancja +-/10%
