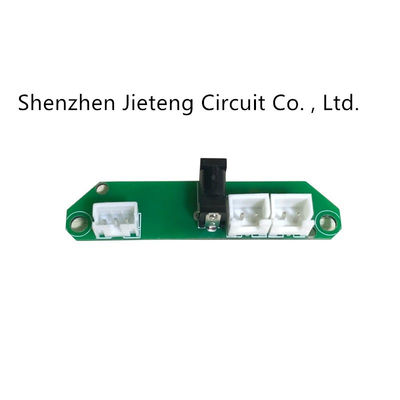

Płytka drukowana o dużej gęstości Interconnect PCB SMT montażowa płytka audio do czytnika kart

  • High Density Interconnect PCB SMT Assembly Audio Circuit Board for Card Reader
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu Płytka HDI
Minimalne zamówienie do negocjacji
Cena Negotiable
Szczegóły pakowania Opakowanie wewnętrzne: worek próżniowy Opakowanie zewnętrzne: karton
Czas dostawy 5-10 dni na dostawę
Zasady płatności do negocjacji
Możliwość Supply 20000 metrów kwadratowych / metrów kwadratowych miesięcznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
materiał bazowy FR-4 Min. min. line spacing odstępy między wierszami 0,1 mm 4 mil)
Grubość deski 1,6 mm-3,2 mm Min. min. hole size rozmiar dziury 0,20 mm
Wykończenie powierzchni ENIG Nazwa produktu Płytka drukowana
High Light

Czytnik kart Zespół PCB SMT

,

Zespół PCB SMT o dużej gęstości

,

Zespół obwodu audio o dużej gęstości
Zostaw wiadomość
opis produktu

Inteligentny czytnik kart program PCBA do opracowywania wielowarstwowej płytki drukowanej o wysokiej częstotliwości do przetwarzania płytki drukowanej PCB

Niezbędne szczegóły
Numer modelu:
Płytka drukowana HDI
Typ:
PCB płyty głównej
Miejsce pochodzenia:
Liaoning, Chiny
Nazwa handlowa:
JIETENG
Rodzaj dostawcy:
ODM/OEM
Grubość miedzi:
1 uncja
Nazwa produktu:
Płytki PCB o dużej gęstości
Funkcja:
Specyfikacja techniczna
Liczba warstw:
4- 22 warstwy standardowe, 30 warstw zaawansowane
Materiały:
Standard FR4, wysoka wydajność FR4, bezhalogenowy FR4, Rogers
Odważniki miedziane (gotowe):
18μm-70μm
Minimalny tor i przerwa:
0,075 mm / 0,075 mm
Grubość PCB:
0,40 mm-3,20 mm
Minimalna wiertarka mechaniczna:
0,15 mm





Funkcja
Specyfikacja techniczna
Liczba warstw
4 – 22 warstwy standardowe, 30 warstw zaawansowane
Najciekawsze technologie
Płytki wielowarstwowe o większej gęstości płytek łączących niż standardowe płytki, z drobniejszymi liniami/przestrzeniami, mniejszymi otworami przelotowymi i podkładkami przechwytującymi, dzięki czemu mikroprzelotki mogą przenikać tylko wybrane warstwy, a także być umieszczane w podkładkach powierzchniowych.
kompilacje HDI
1+N+1, 2+N+2, 3+N+3,4+N+4, dowolna warstwa w R&D
Materiały
Standard FR4, wysoka wydajność FR4, bezhalogenowy FR4, Rogers
Odważniki miedziane (gotowe)
18μm – 70μm
Minimalny tor i przerwa
0,075 mm / 0,075 mm
Grubość PCB
0,40mm – 3,20mm
Maksymalne wymiary
610 mm x 450 mm;w zależności od wiertarki laserowej
Dostępne wykończenia powierzchni
OSP, ENIG, Cyna zanurzeniowa, Srebro zanurzeniowe, Złoto elektrolityczne, Złote palce
Minimalna wiertarka mechaniczna
0,15 mm
Minimalna wiertarka laserowa
Standard 0,10 mm, zaawansowany 0,075 mm



Płytka drukowana o dużej gęstości Interconnect PCB SMT montażowa płytka audio do czytnika kart 0
