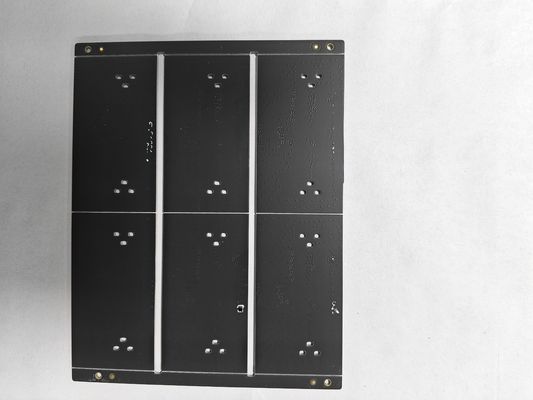

ENIG Powierzchniowe wykończenie niestandardowe, wielowarstwowe wytwarzanie płyt PCB dla sprzętu komunikacyjnego, wolne od halogenów

Opis produktu:

Wykończenie powierzchni naszych produktów wielowarstwowych to ENIG, czyli Electroless Nickel Immersion Gold.Ten wykończenie powierzchni zapewnia doskonałą przewodność i płaską powierzchnię do łatwego lutowania.
Rozumiemy znaczenie precyzji w produkcji płyt PCB, dlatego oferujemy minimalną przysłonę 0,2 mm. To poprawia dokładność i niezawodność urządzeń elektronicznych.Nasze materiały są wolne od halogenów., KB, zapewniając, że PCB są przyjazne dla środowiska i bezpieczne w użyciu.
Nasze wielowarstwowe produkty PCB mają grubość płyty 1,5 mm, zapewniając mocną i trwałą podstawę dla komponentów elektronicznych.Możesz mieć pewność, że twoje PCB zostaną wyprodukowane z precyzją i starannością.

Charakterystyka:

• Nazwa produktu: Wytwarzanie wielowarstwowych płyt PCB
• Kontrola impedancji: Tak
• Liczba warstw: 10 warstw
• Materiał: wolny od halogenów, KB
• Min. Rozmiar otworu: 0,2 mm
• Kolor: biały

Ten produkt jest wielowarstwowym wytwarzaniem płyt PCB, który oferuje kontrolę impedancji, z liczbą warstw 10-warstwową, wykonany z materiału wolnego od halogenów, KB, z minimalną wielkością otworu 0,2 mm,i Silkscreen Color in White.

Zastosowanie:

Jedną z najbardziej zauważalnych zalet produkcji wielowarstwowych płyt PCB firmy Jieteng Circuit Co., Ltd. jest jej zdolność do produkcji wielowarstwowych tablic drukowanych.Ta cecha sprawia, że jest to idealne rozwiązanie dla zastosowań wymagających złożonej konstrukcji obwodu i wysokiej gęstości połączeń, takich jak telekomunikacja, komunikacja i szybkie systemy obliczeniowe.

Z grubością miedzi 1OZ i opcjami materiałowymi, w tym bezhalogennymi i KB, produkt ten został zaprojektowany w celu spełnienia najbardziej wymagających wymagań nowoczesnych urządzeń elektronicznych.Minimalna apertura 0.2mm pozwala na precyzyjne umieszczenie komponentów i szczelne okablowanie, idealne dla zastosowań wymagających wysokiej precyzji i dokładności.

Grubość płyty wynosząca 1,5 mm oraz obróbka powierzchni ENIG dodatkowo zwiększają jej możliwości, co czyni ją idealnym rozwiązaniem dla zastosowań wymagających wysokiej integralności sygnału i niezawodności.

Niektóre z powszechnych zastosowań i scenariuszy produkcji wielowarstwowych płytek PCB firmy Jieteng Circuit Co., Ltd. obejmują telekomunikacje, komunikacje, systemy komputerowe, urządzenia medyczne, lotnictwo,i przemysłu obronnegoWysokiej jakości konstrukcja i wydajność tego produktu sprawiają, że jest to idealne rozwiązanie dla zastosowań wymagających złożonej konstrukcji obwodów, połączeń o wysokiej gęstości i niezawodnej wydajności.

Częste pytania:

P1. Jakie informacje są potrzebne do cytowania PCB?

A: Pliki Gerber i wymagania techniczne, takie jak materiał PCB, grubość, powierzchnia miedziana, kolor maski i jedwabnej zasłony itp.)

P2. Jakie formaty plików są akceptowane do produkcji PCB?

A: Pliki Gerber: Pliki CAM350 PCB: Protel 99SE, PADS, CAD, Altium Designer.

Czy moje pliki są bezpieczne?

Odpowiedź: Twoje pliki są całkowicie bezpieczne. Chronimy prawa własności intelektualnej naszych klientów przez cały proces. Wszystkie pliki klientów nigdy nie będą udostępniane osobom trzecim.

Q4. Jaka jest minimalna ilość zamówienia?

O: Nasza firma nie ma minimalnej ilości zamówienia. Jesteśmy w stanie elastycznie obsłużyć małe i duże partie.

Q5. Ile kosztuje wysyłka?

O: Koszty wysyłki zależą od miejsca docelowego, wagi i wielkości opakowania towarów. Jeśli potrzebujesz, abyśmy dali ci cytat, daj nam znać.
