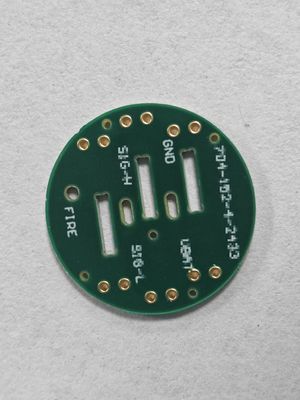

Niestandardowe zielone halogeny wolne zestaw PCB Tinning powierzchniowe leczenie 3.0MM dla dronów
Place of Origin | China Shen |
---|---|
Nazwa handlowa | JIETENG |
Orzecznictwo | UL IATF16949 |
Model Number | Prototype PCB Assembly |
Minimum Order Quantity | 10 PCS |
Cena | 0.8-6USD/piece |
Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
Czas dostawy | 8-11 dni roboczych |
Zasady płatności | T/T, Western Union, |
Możliwość Supply | 10000 sztuk / dzień |

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xWykończenie powierzchni | Puszka zanurzeniowa HASL | Waga miedzi | 1 uncja |
---|---|---|---|
Kolor maski lutowniczej | Zielony wolny od halogenów | Metoda badania | Test latającej sondy |
Grubość PCB | 30,0 mm | Materiał PCB | Materiał FR4 HF |
Rozmiar PCB | 100mm * 120mm | Kolor sitodruku | Biały |
Podkreślić | 3.0MM Zestaw PCB,Niestandardowe zgromadzenie zielonego PCB,Zestaw PCB do obróbki powierzchni cynkowania |
Opis produktu:
Drona kamera PCB jest zespół płytek drukowanych lub PBA. Jest wykonany z materiału FR4 HF, który jest wysokiej wydajności materiał stosowany do PCB. grubość PCB jest 3,0 mm,która jest standardową grubością większości PCB. Minimalny rozmiar otworu PCB kamery drona wynosi 0,35 mm, co jest najmniejszym rozmiarem otworu, który można wiercić na PCB.który jest niezbędny do funkcjonowania kamery drona.
Wykończenie powierzchniowe PCB kamery bezzałogowej to cyna zanurzająca HASL. HASL lub wyrównanie lutowania na gorącym powietrzu jest procesem, który nakłada cienką warstwę lutowania na PCB.Tynkowanie zanurzeniowe to proces, w którym na PCB nakłada się cienką warstwę cynyPołączenie tych dwóch procesów zapewnia gładką powierzchnię do montażu komponentów.Ten wykończenie powierzchni jest idealne dla drona kamery PCB, ponieważ zapewnia niezawodne połączenie między komponentami i PCB.
Charakterystyka:
- Nazwa produktu: Prototyp zespołu PCB
- Metoda badania: badanie sondą latającą
- Wykończenie powierzchniowe: cyna zanurzająca HASL
- Materiał PCB: FR4 HF
- Warstwa PCB: 8-warstwa
- Kolor: biały
Nasz prototyp PCB Assembly to wysokiej jakości zespół płytek drukowanych wytwarzany zgodnie z najwyższymi standardami w produkcji PCB.Posiada 8 warstw PCB i jest testowany przy użyciu zaawansowanych metod testowania sondy latającejWykończenie powierzchniowe jest połączeniem cyny zanurzającej HASL, co daje trwały i długotrwały materiał PCB.
Zastosowanie:
Prototyp zespołu PCB jest wykonany z wysokiej jakości materiału FR4 HF, aby zapewnić stabilność i trwałość.Minimalna apertura 0.35mm jest idealny dla tych, którzy chcą tworzyć złożone projekty i testować nowe pomysły.
Obsługa powierzchniowa cyny zanurzającej HASL zapewnia, że PCB ma gładką i jednolitą powierzchnię, co jest niezbędne do prawidłowego połączenia elektrycznego.Biały kolor jedwabnicy wyraźnie i łatwo oznacza elementy i połączenia.
Nasza usługa produkcji prototypów PCB jest certyfikowana UL IATF16949, co zapewnia, że nasze produkty spełniają najwyższe standardy bezpieczeństwa i jakości.
Częste pytania:
P: Jaka jest nazwa tego produktu?
A: Nazwa towarowa tego produktu to JIETENG Circuit Co., Ltd.
P: Gdzie ten produkt jest produkowany?
A: Ten produkt jest produkowany w Shenzhen w Chinach.
P: Jaka jest certyfikacja tego produktu?
A: Ten produkt posiada certyfikat UL IATF16949.
P. Jakie formaty plików są akceptowane do produkcji PCB?
A: Plik Gerbera: plik CAM350 PCB: Protel 99SE, PADS, CAD, Altium Designer.
P: Jaka jest minimalna ilość zamówienia tego produktu?
O: Minimalna ilość zamówienia tego produktu wynosi 10 sztuk.
