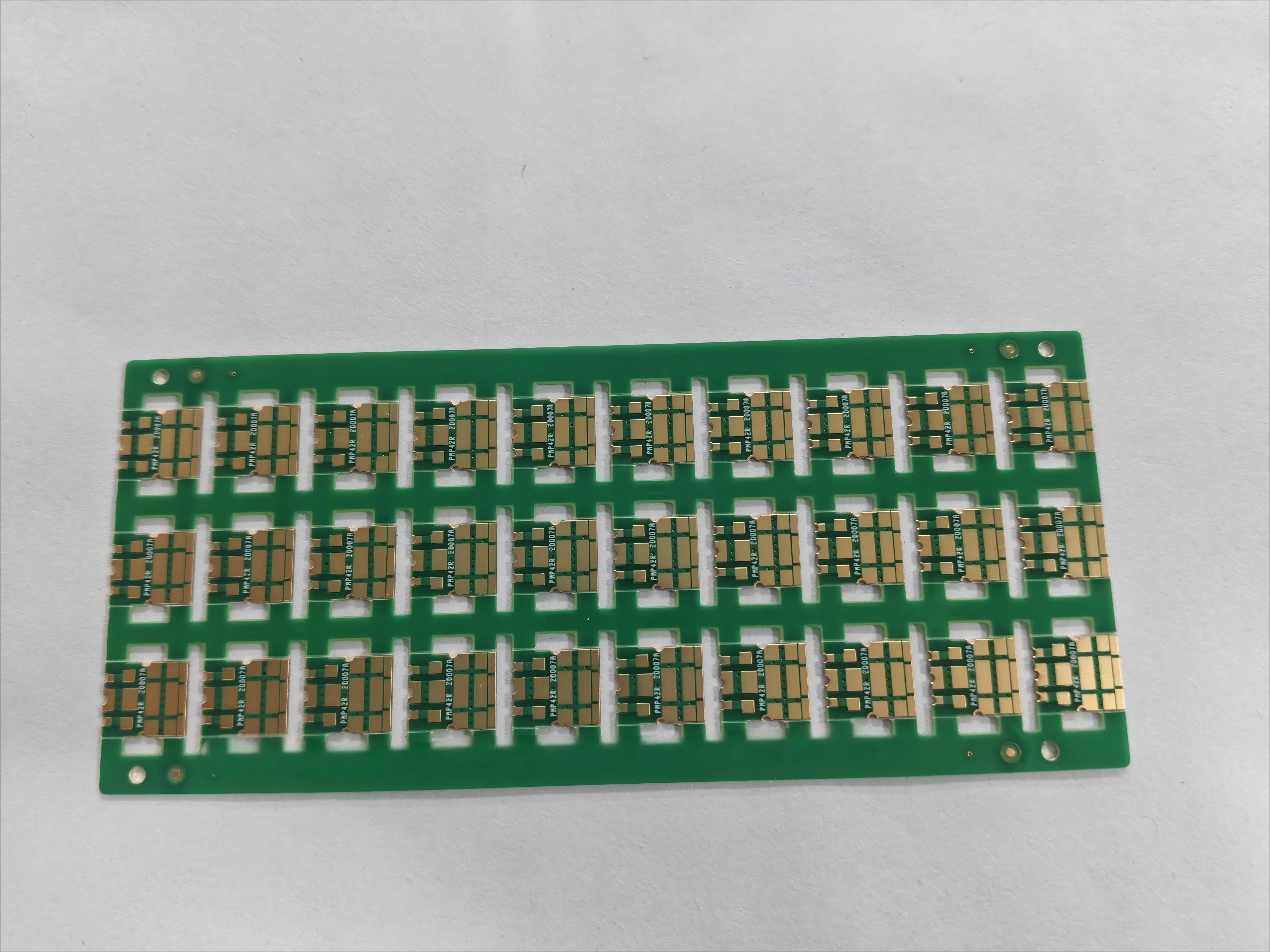

8-warstwa FR4 HF Encoder Precision PCB Grubość 3,0 mm

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xKolor sitodruku | Biały | Kolor maski lutowniczej | Zielona |
---|---|---|---|
Metoda badania | Test latającej sondy | warstwa PCB | 8-warstwa |
Wykończenie powierzchni | HASL, ENIG | Nazwa produktu | Nazwa produktu: Precyzyjny enkoder Obróbka powierzchni PCB: HASL Minimalna apertura: 0,2 mm Materiał |
Materiał PCB | Materiał FR4 HF | Grubość PCB | 30,0 mm |
Podkreślić | Precyzyjne płytki PCB kodujące HF,3.0mm FR4 Precyzyjne PCB,8-warstwowe PCB FR4 |
Charakterystyka:
Nazwa produktu: Encoder Precision PCB
Obsługa powierzchni: HASL
Minimalna otwór: 0,2 mm
Materiał PCB: FR4 HF
Warstwy PCB: 8 warstw
Barwa ekranu jedwabnego: biały
Produkt ten jest zespołem płytek drukowanych, zapewniającym usługi produkcji prototypowych zespołów PCB.i 8-warstwowe PCB wykonane z materiału FR4 HFKolor jedwabnego ekranu jest biały.
Parametry techniczne:
Materiał PCB | Materiał FR4 HF |
Warstwa PCB | 8-warstwa |
Min wielkość dziury | 0.2 mm |
Metoda badania | Badanie sondy lotniczej |
Waga miedzi | 1 oz |
Kolor maski lutowej | Zielona |
Kolor jedwabiany | Biały |
Grubość PCB | 30,0 mm |
Wykończenie powierzchni | HASL |
Nazwa produktu | Encoder Precision Pcb |
Zastosowanie:
Precyzyjne układy PCB kodujące są idealne do różnych zastosowań, w tym automatyki przemysłowej, robotyki i urządzeń medycznych.
Prototyp zestawu PCB JIETENG ma masę miedzi 1 uncji, a produkt wykorzystuje metodę testowania sondy latającej, aby zapewnić, że spełnia najwyższe standardy kontroli jakości i niezawodności.
Jest odpowiedni do różnych scenariuszy, w tym prototypowania, rozwoju produktów i produkcji na małą skalę.,w tym telekomunikacji, sprzętu komputerowego i elektroniki użytkowej.
Częste pytania:
P: Jak długi jest czas realizacji prototypu montażu PCB JIETENG?
Odpowiedź: Czas realizacji prototypu montażu PCB firmy JIETENG wynosi zwykle 10-13 dni roboczych, w zależności od złożoności projektu i ilości zamówienia.
P: Czy JIETENG Prototype PCB Assembly oferuje możliwości dostosowania?
A: Tak, JIETENG Prototype PCB Assembly dostarcza pliki Gerber i wymagania techniczne.
P: Gdzie produkowane są prototypy PCB firmy JIETENG?
Odpowiedź: Zestaw PCB prototypowy JIETENG jest produkowany w Shenzhen w Chinach.
P. Jakie formaty plików są akceptowane do produkcji PCB?
A: Pliki Gerber: Pliki CAM350 PCB: Protel 99SE, PADS, CAD, Altium Designer.
Czy moje pliki są bezpieczne?
Odpowiedź: Twoje pliki są całkowicie bezpieczne. Chronimy prawa własności intelektualnej naszych klientów przez cały proces. Wszystkie pliki klientów nigdy nie będą udostępniane osobom trzecim.
