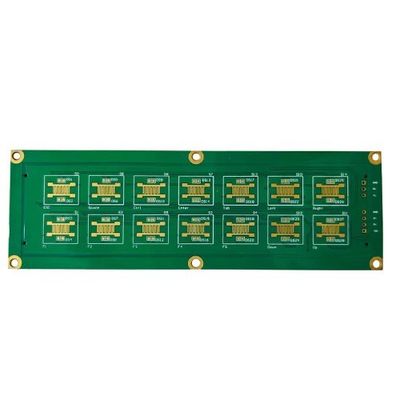

Zielony prototyp PCB Zgromadzenie 2-warstwowe PCB z Min Solder Mask Bridge Of 0.1mm

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMetoda badania | Test latającej sondy | Minimalna szerokość linii/odstęp | 0,1 mm/0,1 mm |
---|---|---|---|
Mostek maski lutowniczej min | 0,1 mm | Minimalny rozmiar otworu | 0,2 mm |
Rozmiar PCB | 100 mm * 100 mm | Kolor maski lutowniczej | Zielona |
Minimalny pierścień pierścieniowy | 0,1 mm | Materiał PCB | FR4 |
Podkreślić | Zgromadzenie prototypu zielonego PCB,FR4 2-warstwowe PCB,Dwuwarstwowe prototypowe zespoły PCB |
Opis produktu:
Prototyp PCB Assembly to rodzaj PCB (Printed Circuit Board), który jest używany do tworzenia prototypów obwodów elektronicznych.Jest to niezbędny element w procesie opracowywania i testowania produktów dla różnych gałęzi przemysłu, takich jak elektronika., motoryzacyjny, lotniczy i medyczny.
Prototyp zespołu PCB jest wykonany z materiału FR4, który jest rodzajem laminu epoksydowego wzmocnionego szkłem oporowego.Materiał ten jest szeroko stosowany w produkcji PCB ze względu na doskonałą izolację elektryczną, wytrzymałość mechaniczna i stabilność wymiarowa.
Rozmiar PCB dla prototypowego zespołu PCB wynosi 100 mm * 100 mm, co sprawia, że nadaje się do małych i średnich projektów elektronicznych.który umożliwia precyzyjne i dokładne umieszczenie komponentów.
Nazwa produktu, Prototyp PCB Assembly, odzwierciedla jego cel, jakim jest szybkie i opłacalne rozwiązanie do tworzenia prototypów obwodów elektronicznych.Jest również znany jako prototyp PCB lub prototyp płyty obwodowej.
Prototyp zestawu PCB to 2-warstwowy PCB, co oznacza, że składa się z dwóch warstw materiału przewodzącego oddzielonych warstwą izolacyjną.Projekt ten jest odpowiedni dla prostych obwodów elektronicznych i pomaga obniżyć ogólny koszt produktu.
Proces wytwarzania prototypu zespołu PCB obejmuje kilka etapów, takich jak projektowanie, drukowanie, etyrowanie, lutowanie i testowanie.Pierwszym krokiem jest zaprojektowanie układu PCB przy użyciu oprogramowania CADTen układ jest następnie drukowany na materiał FR4 za pomocą specjalistycznej drukarki.
Następnie warstwy przewodzące są wygrawerowane na płytce PCB za pomocą procesu chemicznego, pozostawiając po sobie pożądane ślady obwodu.a następnie PCB jest pokryta cienką warstwą maski lutowej, aby chronić ją przed korozją.
Po zakończeniu procesu wytwarzania płyt PCB kolejnym krokiem jest montaż komponentów na tablicy.i polega na umieszczeniu elektronicznych komponentów na PCB i lutowaniu ich na miejscu.
Składniki stosowane w prototypowym montażu płytek PCB są zwykle urządzeniami montowanymi na powierzchni (SMD), które są mniejsze i bardziej kompaktowe niż elementy z otworami.Pozwala to na większą gęstość komponentów na PCB i zmniejsza całkowity rozmiar produktu.
Proces produkcji PCB Assembly rozpoczyna się od przygotowania komponentów, gdzie są sortowane, liczone i sprawdzane pod kątem wad.Proces montażu rozpoczyna się od pasty lutowej nałożonej na PCB, a następnie umieszczenie komponentów przy użyciu zautomatyzowanego sprzętu.
Po umieszczeniu wszystkich elementów PCB jest podgrzewany, powodując topanie pasty lutowej i tworzenie połączenia między elementami a płytą.i wszelkie niezbędne przetworzenia zostały przeprowadzone w celu zapewnienia jakości produktu.
Kontrola jakości jest istotnym aspektem produkcji zespołu PCB. PCB jest sprawdzany na różnych etapach procesu, aby zapewnić, że spełnia wymagane standardy i specyfikacje.Obejmuje to sprawdzenie prawidłowego umieszczenia części, prawidłowe lutowanie i testowanie funkcjonalności.
Ostatnim krokiem w kontroli jakości jest testowanie zmontowanego PCB, obejmujące nakładanie energii na obwód i sprawdzanie ewentualnych awarii lub nieprawidłowych funkcjonowania.Wszelkie problemy stwierdzone podczas badań są rozwiązywane, a PCB jest ponownie testowane, dopóki nie spełni wymaganych norm.
Badania PCB Assembly są kluczowym etapem w procesie produkcji, ponieważ zapewniają funkcjonalność i niezawodność produktu.badania funkcjonalne, i testowania lotniczych sond, aby wymienić tylko kilka.
Badania w obrębie obwodu obejmują sprawdzenie połączeń elektrycznych i funkcjonalności każdego komponentu na PCB.Testy sondy lotniczej wykorzystuje specjalistyczną maszynę do testowania ciągłości elektrycznej i wszelkich potencjalnych wad na PCB.
Prototyp PCB Assembly jest niezbędnym produktem w przemyśle elektronicznym, odgrywającym kluczową rolę w rozwoju i testowaniu nowych produktów elektronicznych.efektywny proces montażu, a rygorystyczne środki kontroli jakości sprawiają, że jest to niezawodne i opłacalne rozwiązanie do tworzenia prototypów obwodów elektronicznych.
Charakterystyka:
- Nazwa produktu: Prototyp zespołu PCB
- Min. szerokość linii/przestrzeń: 0,1 mm/0,1 mm
- Min Pierścień obrotowy: 0,1 mm
- Rozmiar PCB: 100 mm*100 mm
- Min Rozmiar otworu: 0,2 mm
- grubość PCB: 1,6 mm
- Produkcja prototypów PCB
- Wysokiej jakości montaż prototypu PCB
- Szybki czas realizacji
Parametry techniczne:
Nazwa produktu | Prototyp montażu PCB |
---|---|
Zespół obwodu drukowanego | Jednostronny/dwukostronny/wielowarstwowy |
Zgromadzenie tablicy drukowanej | Jednostronny/dwukostronny/wielowarstwowy |
Produkcja zespołów PCB | Szybki obrót/wysoka objętość |
Rozmiar PCB | 100 mm*100 mm |
Grubość PCB | 10,6 mm |
Waga miedzi | 1 oz |
Materiał PCB | FR4 |
Wykończenie powierzchni | HASL |
Most maski lutowej Min | 00,1 mm |
Kolor maski lutowej | Zielona |
Kolor jedwabiany | Biały |
Metoda badania | Badanie sondy lotniczej |
Zastosowanie:
Witamy w JIETENG, Twoim jednym miejscem docelowym dla wysokiej jakości usług montażu obwodu drukowanego (PCA).Zobowiązujemy się dostarczać Państwu najwyższej klasy produkty, które spełniają Państwa wymagania i przekraczają Państwa oczekiwania..
Nasza płyta PCB to dwuwarstwowa płyta produkowana w Chinach o masie miedzi 1 uncji.Z wykończeniem powierzchniowym HASL i białym kolorem jedwabniczym, ta płyta jest nie tylko atrakcyjna ze wizualnego punktu widzenia, ale również oferuje doskonałą trwałość i niezawodność.
Nasze prototypowe zespoły PCB nadają się do szerokiego zakresu zastosowań, w tym, ale nie ograniczając się do:
- Elektronika użytkowa
- Sprzęt przemysłowy
- Urządzenia medyczne
- Elektronika samochodowa
- Działania telekomunikacyjne
Niezależnie od tego, czy potrzebujesz niestandardowego PCB do małego projektu, czy produkcji na dużą skalę, nasza usługa montażu PCB jest dla Ciebie.Posiadamy wiedzę i zasoby, aby obsłużyć projekty dowolnej wielkości i złożoności..
Wybór JIETENG dla potrzeb montażu tablicy drukowanej wiąże się z wieloma korzyściami, w tym:
- Produkty wysokiej jakości w konkurencyjnych cenach
- Szybki czas realizacji
- Ścisłe procedury kontroli jakości
- Najnowocześniejsze urządzenia i technologie
- Doświadczony i wykwalifikowany zespół
- Elastyczne i spersonalizowane rozwiązania
Naszym celem jest zapewnienie Państwu bezproblemowego doświadczenia i dostarczenie produktów spełniających Państwa wymagania.i staramy się oferować efektywne i opłacalne rozwiązania dla naszych klientów.
W JIETENG dążymy do dostarczania wysokiej jakości, niezawodnych i opłacalnych usług montażu obwodu drukowanego.Nasze zaangażowanie w zadowolenie klientów i ciągłe doskonalenie uczyniło nas preferowanym wyborem dla wielu klientów na całym świecie.
Zaufaj nam dla wszystkich swoich potrzeb montażu PCB i doświadcz różnicy w jakości i usługach.Z niecierpliwością czekamy na współpracę z Państwem i pomoc w urzeczywistnieniu Państwa pomysłów.!
Dostosowanie:
Nazwa marki: JIETENG
Numer modelu: tabliczka PCB
Pochodzenie: Chiny
Min Rozmiar otworu: 0,2 mm
Min. most maski lutowej: 0,1 mm
Nazwa produktu: Prototyp zespołu PCB
Kolor: biały
Materiał PCB: FR4
PCB Assembly Manufacturing - JIETENG oferuje wysokiej jakości usługi PCB Assembly Manufacturing dla Twoich indywidualnych potrzeb.Produkcja PCBZaufaj JIETENG dla wszystkich swoich potrzeb montażu płyt drukowanych.
Opakowanie i wysyłka:
Nasze prototypy PCB są starannie pakowane, aby zapewnić bezpieczną dostawę do naszych klientów.z zastosowaniem dodatkowych środków ostrożności w przypadku delikatnych elementów.
Zespół jest najpierw umieszczany w torbie antystatycznej w celu ochrony urządzeń elektronicznych przed potencjalnym uszkodzeniem spowodowanym przez prąd statyczny.Następnie umieszcza się je w solidnym pudełku z tektury z dużą ilością podkładki, aby zapobiec poruszaniu się podczas transportu.
W celu dodatkowej ochrony, folia może być stosowana do dalszego zabezpieczenia zespołu.
Po zapakowaniu zestawu na nim umieszczono niezbędne informacje o przesyłce, w tym nazwę i adres odbiorcy, a także numer śledzenia, który umożliwia łatwe śledzenie paczki.
Oferujemy różne opcje wysyłki w celu zaspokojenia potrzeb naszych klientów, w tym standardową i przyspieszoną wysyłkę.Nasz zespół ściśle współpracuje z zaufanymi przewoźnikami, aby zapewnić terminowe i skuteczne dostarczanie naszych zespołów.
W Prototype PCB Assembly, jesteśmy dumni z naszych procesów pakowania i wysyłki, aby zapewnić naszym klientom, że otrzymają swoje zespoły w doskonałym stanie.Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszych usługach i jak możemy pomóc w potrzebach montażu PCB.
Częste pytania:
- P: Jaka jest nazwa tego produktu?
O: Nazwa towarowa tego produktu to JIETENG. - P: Jaki jest numer modelu tego produktu?
A: Numer modelu tego produktu to płytka PCB. - P: Gdzie ten produkt jest produkowany?
A: Ten produkt jest wytwarzany w Chinach. - P: Z jakich materiałów powstaje ten produkt?
A: Produkt ten jest wykonany z wysokiej jakości materiałów PCB. - P: Czy ten produkt jest objęty gwarancją?
O: Tak, ten produkt jest objęty gwarancją na wady produkcyjne.
