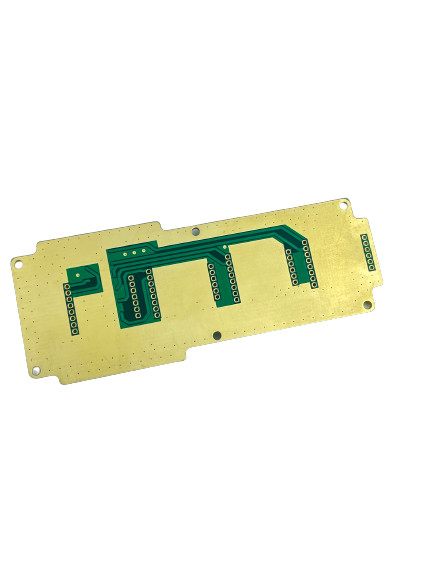

Wielowarstwowe wytwarzanie PCB z minimalną szerokością linii 0,1 mm i kontrolą impedancji
Place of Origin | China |
---|---|
Nazwa handlowa | JIETENG |
Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
Model Number | PCB circuit board |
Minimalne zamówienie | Do negocjacji |
Cena | negotiable |
Szczegóły pakowania | Wewnętrzne opakowanie próżniowe, zewnętrzny standardowy karton |
Czas dostawy | 5-10 dni na dostawę |
Zasady płatności | Do negocjacji |
Możliwość Supply | 100000 metrów kwadratowych / metrów kwadratowych rocznie |

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xMin. min. line width szerokość linii | 0,1 mm | Liczba warstw | 2-20 |
---|---|---|---|
Grubość miedzi | 1-4oz | Grubość deski | 0,2-3,2 mm |
Kolor sitodruku | Biały, czarny, żółty itp. | Materiał | FR4, High TG FR4, bezhalogenowy, Rogers itp. |
Kolor maski lutowniczej | zielony, niebieski, biały, czarny, czerwony itp. | Kontrola impedancji | - Tak. - Tak. |
Podkreślić | Wielowarstwowy zespół PCB kontroli impedancji,produkcja wielowarstwowych PCB 0 |
Opis produktu:
Produkcja wielopoziomowych płytek drukowanych to specjalistyczna usługa oferowana przez profesjonalnych producentów PCB w celu tworzenia złożonych, wielopoziomowych płytek drukowanych.Proces ten obejmuje wykorzystanie zaawansowanego sprzętu i technik do tworzenia skomplikowanych projektów z dużą precyzją.Konieczne jest spełnienie określonych wymagań, takich jak kolory maski lutowniczej, minimalne odstępy między liniami, szerokości linii i rozmiary otworów.Opcje wykończenia powierzchni dostępne do tworzenia wielopoziomowych obwodów drukowanych obejmują między innymi HASL, ENIG, OSP, srebro immersyjne i cynę zanurzeniową.Klienci mogą również korzystać z innych zaawansowanych funkcji, takich jak ślepe przelotki, przelotki zakopane, kontrola impedancji i dopasowanie impedancji.Wszystkie te cechy w połączeniu z najwyższymi standardami jakości zapewniają, że produkt końcowy spełnia dokładne wymagania klienta.
Cechy:
- Nazwa produktu: Wielowarstwowe wytwarzanie PCB
- min.Szerokość linii: 0,1 mm
- Wykończenie powierzchni: HASL, ENIG, OSP, srebro zanurzeniowe, cyna zanurzeniowa itp.
- Kolor maski lutowniczej: zielony, niebieski, biały, czarny, czerwony itp.
- Liczba warstw: 2-20
- Grubość miedzi: 1-4oz
- Wielowarstwowy montaż komponentów PCB
- Produkcja wielopoziomowych płytek drukowanych
- Produkcja wielowarstwowych płytek drukowanych
Parametry techniczne:
Parametr | Detale |
---|---|
min.Odstępy między wierszami | 0,1 mm |
Grubość deski | 0,2-3,2 mm |
Grubość miedzi | 1-4oz |
Kolor sitodruku | Biały, czarny, żółty itp. |
min.Rozmiar dziury | 0,2 mm |
Kolor maski lutowniczej | Zielony, niebieski, biały, czarny, czerwony itp. |
Wykończenie powierzchni | HASL, ENIG, OSP, srebro zanurzeniowe, cyna zanurzeniowa itp. |
Liczba warstw | 2-20 |
min.Szerokość linii | 0,1 mm |
Kontrola impedancji | Tak |
Aplikacje:
Produkcja wielowarstwowych płytek drukowanych firmy JIETENG zapewnia najwyższą jakość i wydajność w najbardziej wymagających zastosowaniach.Nasze wielopoziomowe usługi produkcji płytek drukowanych są idealne do szerokiego zakresu zastosowań, od elektroniki użytkowej i motoryzacji po medycynę i przemysł.Oferujemy szeroką gamę materiałów, w tym FR4, FR4 o wysokiej TG, bezhalogenowe, Rogers i inne.Nasze wielowarstwowe płytki obwodów drukowanych są w stanie obsłużyć liczbę warstw od 2 do 20 i mają doskonałą kontrolę impedancji.Oferujemy różnorodne wykończenia powierzchni, w tym HASL, ENIG, OSP, srebro immersyjne i cyna zanurzeniowa.Nasze zaangażowanie w jakość i serwis gwarantuje, że wielowarstwowe płytki drukowane będą dokładnie spełniać Twoje wymagania i przekraczać Twoje oczekiwania.Dzięki naszym kompleksowym usługom produkcji wielowarstwowych płytek drukowanych, JIETENG jest idealnym partnerem dla wszystkich Twoich potrzeb w zakresie produkcji PCB.
Dostosowywanie:
Nazwa marki: JIETENG
Numer modelu: płytka drukowana PCB
Miejsce pochodzenia: Chiny
Grubość miedzi: 1-4oz
min.Odstępy między wierszami: 0,1 mm
Kontrola impedancji: Tak
Kolor maski lutowniczej: zielony, niebieski, biały, czarny, czerwony itp.
Grubość płyty: 0,2-3,2 mm
JIETENG jest wiodącym dostawcą produkcji wielowarstwowych płytek drukowanych, montażu wielowarstwowych komponentów PCB i produkcji wielowarstwowych PCB od ponad 10 lat.Dostarczamy wysokiej jakości płytki PCB o najwyższej precyzji i niezawodności.
Nasze wielowarstwowe płytki PCB charakteryzują się grubością miedzi od 1 do 4 uncji, minimalnym odstępem między liniami 0,1 mm, kontrolą impedancji i kolorami masek lutowniczych w kolorach zielonym, niebieskim, białym, czarnym i czerwonym, z płytami o grubości od 0,2 do 3,2 mm.
Zobowiązujemy się do zapewnienia doskonałej obsługi klienta i wysokiej jakości produktów oraz gwarantujemy satysfakcję z naszych usług produkcji wielowarstwowych płytek drukowanych.
Wsparcie i usługi:
Zapewniamy wsparcie techniczne i usługi dla naszych klientów w zakresie produkcji wielowarstwowych PCB.Nasi doświadczeni inżynierowie służą pomocą przy projektowaniu, wytwarzaniu, montażu i testowaniu Twoich projektów.
Mamy doświadczenie w produkcji interkonektów o wysokiej gęstości (HDI) i możemy pomóc w tworzeniu projektów spełniających Twoje potrzeby.Specjalizujemy się również w złożonej produkcji wielowarstwowej, w tym ślepych i zakopanych przelotek, kontroli impedancji i innych specjalnych wymaganiach.
Ponadto oferujemy pełne usługi produkcyjne pod klucz, w tym pełną pomoc w zakresie układu i projektowania, prototypowanie, produkcję i montaż.Zależy nam na terminowym dostarczaniu produktów wysokiej jakości.
Jeśli masz jakieś pytania lub chcesz omówić wymagania dotyczące projektu, skontaktuj się z nami już dziś.
Pakowanie i wysyłka:
Pakowanie i wysyłka do produkcji wielowarstwowych płytek drukowanych:
Produkty zostaną bezpiecznie zapakowane w torby antystatyczne i wysłane w pudełkach odpornych na wstrząsy, aby zapewnić, że produkty nie zostaną uszkodzone podczas transportu.Zapewnione zostanie standardowe ubezpieczenie przesyłki, które pokryje wszelkie straty lub uszkodzenia podczas transportu.
Często zadawane pytania:
- P1: Co to jest wielowarstwowe wytwarzanie PCB?
- A1: Wielowarstwowe wytwarzanie PCB to proces konstruowania płytki drukowanej (PCB) z wieloma warstwami materiału przewodzącego, które są połączone ścieżkami.Jest dostarczany przez JIETENG, markę z Chin, z płytką drukowaną PCB z numerem modelu.
- P2: Jaka jest korzyść z zastosowania wielowarstwowej produkcji PCB?
- A2: Wielowarstwowe wytwarzanie PCB oferuje wiele korzyści, w tym zwiększoną złożoność, lepszą wydajność elektryczną i lepszą integralność sygnału.
- P3: Jakie są elementy wielowarstwowej produkcji PCB?
- A3: Komponenty wielowarstwowej produkcji PCB obejmują warstwy materiału przewodzącego, izolację i ślady.
- P4: Jaki jest proces wytwarzania wielowarstwowej płytki drukowanej?
- A4: Proces wielowarstwowej produkcji PCB obejmuje takie kroki, jak tworzenie układu PCB, wiercenie i powlekanie, laminowanie, trawienie i testowanie.
- P5: Jakie jest zastosowanie wielowarstwowej produkcji PCB?
- A5: Zastosowanie wielowarstwowej produkcji PCB obejmuje komputery, telekomunikację, elektronikę samochodową, urządzenia medyczne i elektronikę użytkową.
