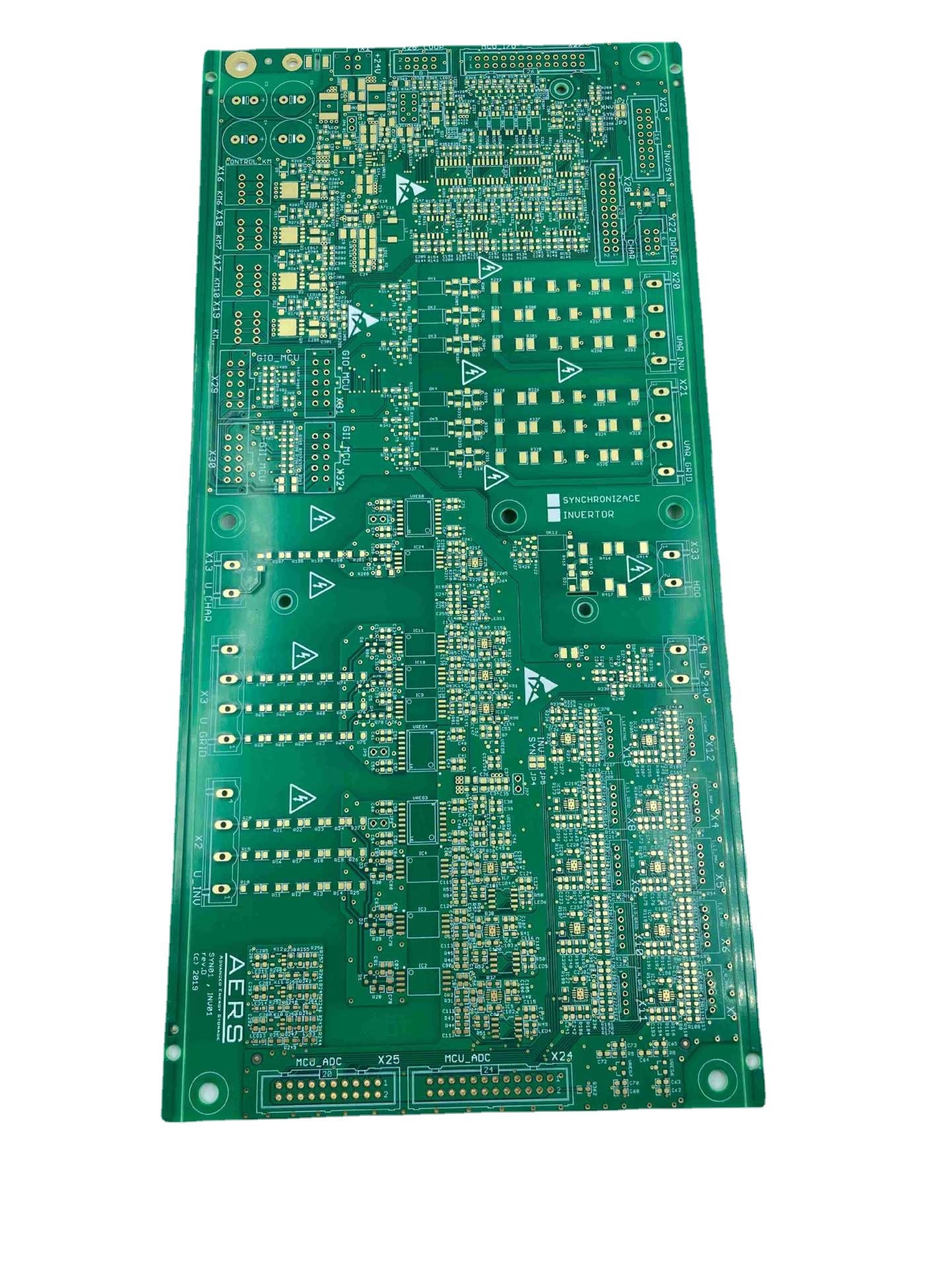

Grubość 1,6 mm FR4 Materiał 2-warstwowa płytka PCB Zielona maska lutownicza
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 360000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Grubość miedzi | 1 uncja | Warstwa | 2 |
|---|---|---|---|
| Materiał | FR4 | Minimalny rozmiar otworu | 0,2 mm |
| Minimalny odstęp między wierszami | 0,1 mm | Minimalna szerokość linii | 0,1 mm |
| Zarys tolerancji | +/-0,2 mm | Kolor sitodruku | biały |
| Kolor maski lutowniczej | zielony | Grubość | 1,6 mm |
| Typ | Wielowarstwowa płytka drukowana | ||
| Podkreślić | FR4 Materiał 2-warstwowa płytka drukowana,grubość 1,6 mm 2-warstwowa płytka drukowana |
||
opis produktu
Płytka 2-warstwowa FR4, maska lutownicza zielony olej, immersja powierzchniowa złota
Oto kilka szczegółów na temat 2-warstwowej płyty FR4 z zieloną maską lutowniczą i złotem zanurzeniowym powierzchni:
Płytka jest wykonana z materiału FR4, który jest powszechnym laminowanym laminatem epoksydowym wzmocnionym włóknem szklanym, który jest szeroko stosowany w produkcji płytek drukowanych.
Płytka ma dwie warstwy, co oznacza, że ma dwie warstwy materiału przewodzącego oddzielone warstwą izolacyjną.Płytki dwuwarstwowe są często używane w prostszych obwodach lub tam, gdzie liczy się koszt.
Płytka ma zieloną maskę lutowniczą, która jest rodzajem powłoki ochronnej nakładanej na płytkę w celu ochrony ścieżek miedzianych i zapobiegania powstawaniu mostków lutowniczych.Kolor zielony jest standardowym kolorem stosowanym w produkcji PCB.
Płytka ma złote wykończenie zanurzeniowe, które jest rodzajem wykończenia powierzchni, które zapewnia płaską i równą powierzchnię idealną do lutowania.Zanurzeniowe złote wykończenie chroni również miedziane ścieżki na płytce przed utlenianiem i korozją.
Ogólnie rzecz biorąc, ta dwuwarstwowa płytka FR4 z zieloną maską lutowniczą i złotą powłoką zanurzeniową to standardowa płytka przeznaczona do prostych obwodów lub tam, gdzie liczy się koszt.Płytka została pokryta zieloną maską lutowniczą w celu ochrony miedzianych ścieżek i została wykończona zanurzeniową złotą powierzchnią, aby zapewnić niezawodną i odporną na korozję powierzchnię styku dla połączeń zewnętrznych.
| Przedmiot | zdolność |
| Materiał bazowy | FR-4, High TG FR-4, materiał bezhalogenowy, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, podstawa aluminiowa, teflon, PI itp |
| Warstwy | 1-60 |
| Wykończona wewnętrzna/zewnętrzna grubość miedzi | 0,5-6 uncji |
| Gotowa grubość płyty | 0,2-7,0 mm (≤0,2 mm wymaga przeglądu), ≤0,4 mm dla HASL |
| Grubość płyty ≤1,0 mm: +/-0,1 mm 1Grubość płyty >2,0mm: +/-8% |
|
| Maksymalny rozmiar panelu | ≤2 stronyPCB: 600*1500mm Wielowarstwowa płytka PCB: 500*1200mm |
| Minimalna szerokość/odstęp między żyłami | Warstwy wewnętrzne: ≥3/3mil Warstwy zewnętrzne: ≥3,5/3,5mil |
| Minimalny rozmiar otworu | Otwór mechaniczny: 0,15 mm Otwór lasera: 0,1 mm |
| Precyzja wiercenia: pierwsze wiercenie Pierwsze wiercenie: 1mil Drugie wiercenie: 4mil |
|
| Wypaczenie | Grubość płyty ≤0,79 mm: β≤1,0% 0,80 ≤ Grubość płyty ≤ 2,4 mm: β ≤ 0,7% Grubość płyty ≥2,5 mm: β≤0,5% |
| Kontrolowana impedancja | +/- 5% Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (wymaga sprawdzenia) |
| Współczynnik proporcji | 15:01 |
| Minimalny pierścień spawalniczy | 4 miliony |
| Minimalny mostek maski lutowniczej | ≥0,08 mm |
| Możliwość podłączania przelotek | 0,2-0,8 mm |
| Tolerancja otworu | PTH: +/-3 mil NPTH: +/-2 mil |
| Zarys profilu | Rout / V-cut / Bridge / Otwór na stempel |
| Kolor maski lutowniczej | Zielony, żółty, czarny, niebieski, czerwony, biały, matowy zielony |
| Kolor znaku komponentu | biały, żółty, czarny |
| Obróbka powierzchniowa | OSP: 0,2-0,5um HASL: 2-40um Bezołowiowy HASL: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/ Au 1-8U'' Cyna zanurzeniowa: 0,8-1,5um Srebro zanurzeniowe: 0,1-1,2um Zdejmowana niebieska maska Atrament węglowy Złocenie: Au 1-150U'' |
| E-Test | Tester sondy latającej: 0.4-6.0mm, maks. 19.6*23.5 cala |
| Minimalny odstęp od płytki testowej do krawędzi płytki: 0,5 mm | |
| Min. rezystancja przewodząca: 5 Ω | |
| Maksymalna rezystancja izolacji: 250 MΩ | |
| Maksymalne napięcie probiercze: 500 V | |
| Minimalna średnica podkładki testowej: 6 mil | |
| Minimalny odstęp między podkładkami testowymi: 10 mil | |
|
Maksymalny prąd testowy: 200 MA
|
Shenzhen Jieteng Circuit Co., Ltd. jest niezawodnym i renomowanym producentem PCB, który kładzie duży nacisk na jakość i innowacyjność.Firma wykorzystuje zaawansowane urządzenia i techniki produkcyjne, aby zapewnić, że jej płytki PCB spełniają najwyższe standardy.Firma posiada zespół doświadczonych inżynierów i techników, którzy ściśle współpracują z klientami, aby zapewnić, że nasze płytki PCB spełniają ich specyficzne wymagania.
Oprócz zaangażowania w jakość, firma jest również zobowiązana do zapewnienia doskonałej obsługi klienta.Jeton Circuit Co., Ltd. ściśle współpracuje z klientami, aby zapewnić spersonalizowane rozwiązania i wsparcie w całym procesie produkcji PCB, od projektu do dostawy.
