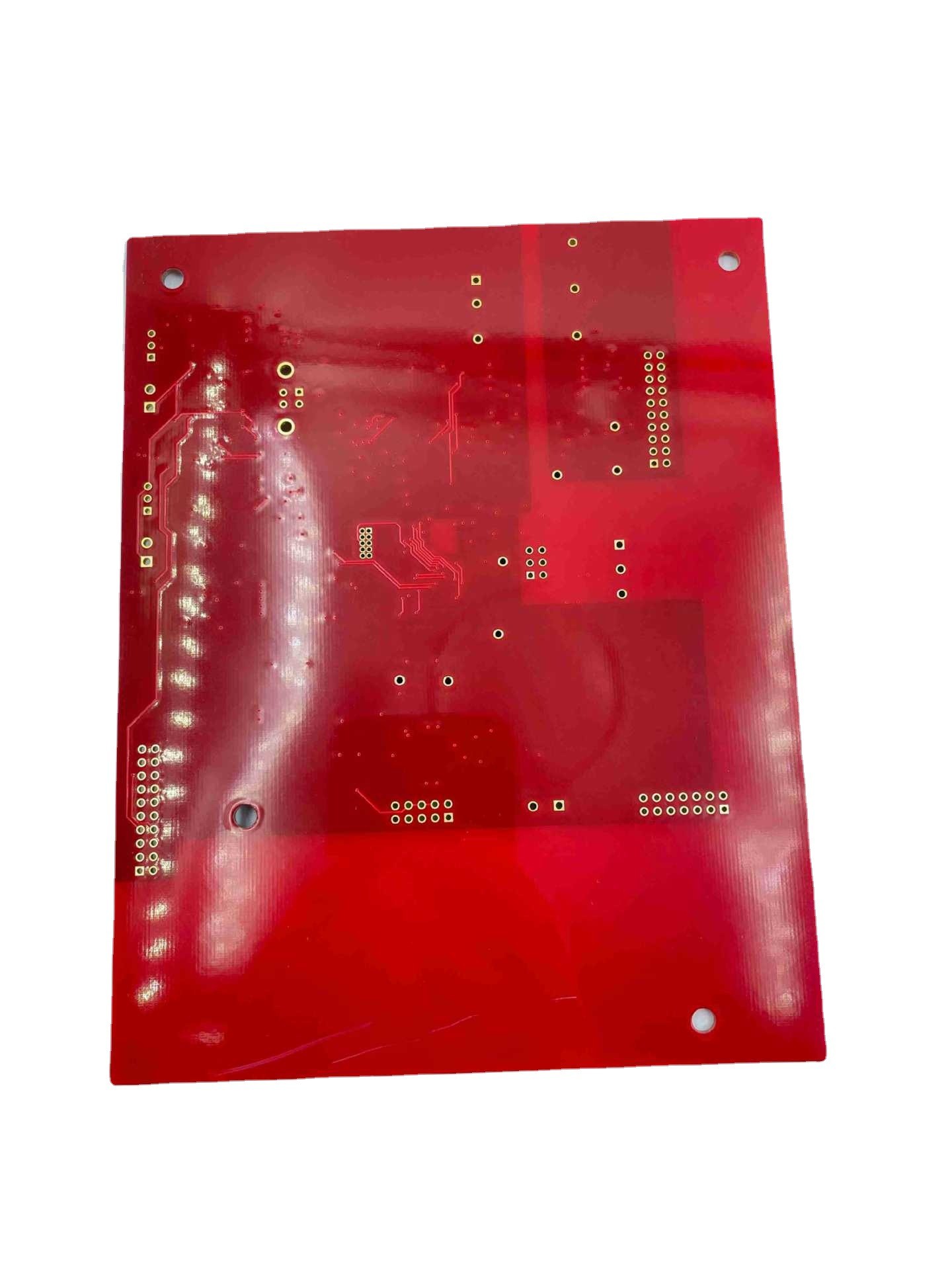

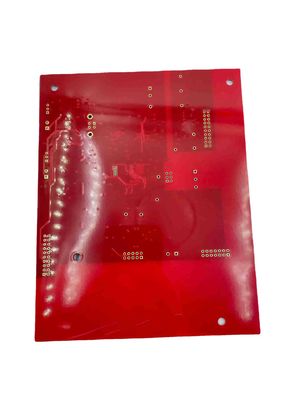

Wykończenie powierzchni HASL FR4 6-warstwowa płytka PCB Grubość miedzi 8 uncji
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 360000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Grubość deski | 3,0 mm | Grubość miedzi | 8oz |
|---|---|---|---|
| Warstwa | 6 warstw | Materiał | FR4 |
| min. Rozmiar dziury | 0,2 mm | min. Odstępy między wierszami | 0,1 mm |
| Min. min. line width szerokość linii | 0,1 mm | Nazwa produktu | Hybrydowa płytka drukowana |
| Kolor sitodruku | biały | Kolor maski lutowniczej | czerwony |
| Wykończenie powierzchni | HASL | ||
| Podkreślić | FR4 6-warstwowa płytka PCB,6-warstwowa płytka PCB HASL,płytka PCB 8OZ miedziana FR4 |
||
opis produktu
6-warstwowa płyta o grubości 3.0 MM grubość miedzi 8 uncji puszka w sprayu do powierzchni
Płytka ma grubość 3,0 mm, czyli jest stosunkowo gruba w porównaniu ze standardowymi płytkami PCB.Do zastosowań o wysokim poborze prądu lub tam, gdzie wymagane jest efektywne odprowadzanie ciepła
Miedź o grubości 8 uncji jest również stosunkowo gruba i jest często stosowana w zastosowaniach wymagających dużej mocy lub niskiej rezystancji.
Płytka ma sześć warstw, co pozwala na bardziej złożone projekty obwodów i większą gęstość komponentów.Sześciowarstwowa płyta może również zapewnić lepszą integralność sygnału, ponieważ zapewnia więcej opcji trasowania i lepszą separację między warstwami sygnału i zasilania.
Powierzchniowe natryskiwanie cyny zapewnia warstwę cyny na miedzianych ścieżkach, która pomaga chronić je przed korozją i utlenianiem.Ta obróbka powierzchni sprzyja również dobrej lutowności, co jest ważne dla niezawodnych połączeń lutowanych.
Połączenie grubych płytek, grubych warstw miedzi i wykończenia cyną w sprayu wskazuje, że płytka jest przeznaczona do zastosowań o dużej mocy, które wymagają niskiej rezystancji i niezawodnych połączeń lutowanych.
| Przedmiot | zdolność |
| Materiał bazowy | FR-4, High TG FR-4, materiał bezhalogenowy, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, podstawa aluminiowa, teflon, PI itp |
| Warstwy | 1-60 |
| Wykończona wewnętrzna/zewnętrzna grubość miedzi | 0,5-6 uncji |
| Gotowa grubość płyty | 0,2-7,0 mm (≤0,2 mm wymaga przeglądu), ≤0,4 mm dla HASL |
| Grubość płyty ≤1,0 mm: +/-0,1 mm 1Grubość płyty >2,0mm: +/-8% |
|
| Maksymalny rozmiar panelu | ≤2 stronyPCB: 600*1500mm Wielowarstwowa płytka PCB: 500*1200mm |
| Minimalna szerokość/odstęp między żyłami | Warstwy wewnętrzne: ≥3/3mil Warstwy zewnętrzne: ≥3,5/3,5mil |
| Minimalny rozmiar otworu | Otwór mechaniczny: 0,15 mm Otwór lasera: 0,1 mm |
| Precyzja wiercenia: pierwsze wiercenie Pierwsze wiercenie: 1mil Drugie wiercenie: 4mil |
|
| Wypaczenie | Grubość płyty ≤0,79 mm: β≤1,0% 0,80 ≤ Grubość płyty ≤ 2,4 mm: β ≤ 0,7% Grubość płyty ≥2,5 mm: β≤0,5% |
| Kontrolowana impedancja | +/- 5% Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (wymaga sprawdzenia) |
| Współczynnik proporcji | 15:01 |
| Minimalny pierścień spawalniczy | 4 miliony |
| Minimalny mostek maski lutowniczej | ≥0,08 mm |
| Możliwość podłączania przelotek | 0,2-0,8 mm |
| Tolerancja otworu | PTH: +/-3 mil NPTH: +/-2 mil |
| Zarys profilu | Rout / V-cut / Bridge / Otwór na stempel |
| Kolor maski lutowniczej | Zielony, żółty, czarny, niebieski, czerwony, biały, matowy zielony |
| Kolor znaku komponentu | biały, żółty, czarny |
Shenzhen Jieteng Circuit Co., Ltd. jest godnym zaufania i niezawodnym producentem PCB, którego celem jest dostarczanie wysokiej jakości PCB, które spełniają specyficzne wymagania klientów.Firma stosuje zaawansowany sprzęt i technologię produkcyjną oraz posiada grupę doświadczonych inżynierów i techników, którzy ściśle współpracują z klientami, aby upewnić się, że ich płytki PCB są odpowiednie do ich potrzeb.
Oprócz zaangażowania w jakość, Jeton Circuits Co., Ltd. kładzie duży nacisk na obsługę klienta.Firma ściśle współpracuje z klientami w celu dostarczania indywidualnych rozwiązań i wsparcia w całym procesie produkcji PCB, od projektu do dostawy.To zaangażowanie w zadowolenie klientów pomogło firmie stać się renomowanym i niezawodnym partnerem dla firm i organizacji wymagających wysokiej jakości PCB.
