Dostosowany wielowarstwowy projekt płytki drukowanej PCB do urządzeń elektronicznych

Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu PCB
Minimalne zamówienie Do negocjacji
Cena negotiable
Szczegóły pakowania Wewnętrzne opakowanie próżniowe, zewnętrzny standardowy karton
Czas dostawy 3-10 dni na dostawę
Zasady płatności Do negocjacji
Możliwość Supply 150000 metrów kwadratowych / metrów kwadratowych rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Podkreślić

Dostosowana wielowarstwowa płytka drukowana PCB

,

wielowarstwowa płytka PCB urządzenia elektronicznego

,

wielowarstwowa konstrukcja PCB urządzenia elektronicznego

Zostaw wiadomość
opis produktu

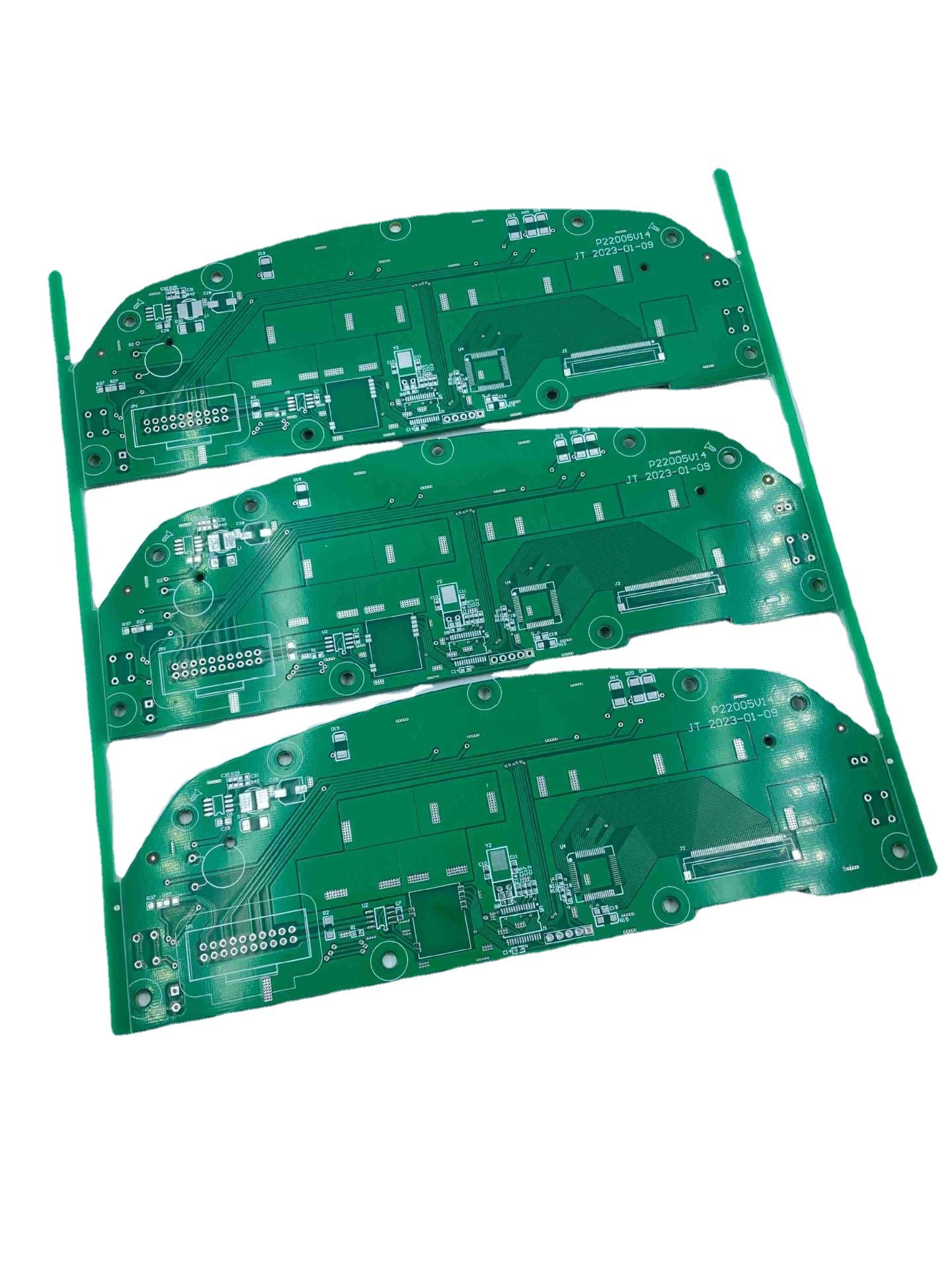

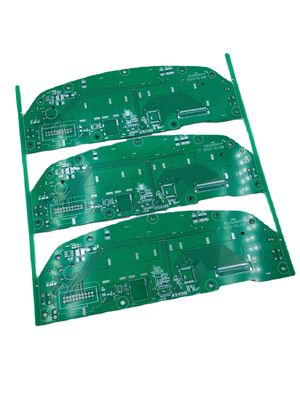

Fabrycznie dostosowany produkt wielowarstwowej płytki PCB



Niezbędne szczegóły
Numer modelu:
płytka drukowana
Miejsce pochodzenia:
Guangdong, Chiny
Nazwa handlowa:
JIETENG
Materiał bazowy:
FR4
Grubość miedzi:
min-1/2 uncji; max-12 uncji
Grubość deski:
0,2 mm-6,00 mm (8mil-126mil)
min.Rozmiar dziury:
0,1 mm (4 mil)
min.Szerokość linii:
0,075 mm (3 mil)
min.Odstępy między wierszami:
0,1 mm (4 mil)
Wykończenie powierzchni:
HASL
Nazwa produktu:
Płytka drukowana
Maska lutownicza:
Biały Czarny Zielony Niebieski Czerwony
Praca:
Świadczone usługi OEM
Testowanie:
100% E-testowanie









temp
Rodzaj płyty ałunowej płyta pojedyncza, płyta izolacyjna, płyta dwustronna

Grubość deski wykończeniowej 0,4 mm ----- 3,0 mm

Grubość miedzi 1 OZ--6 OZ
Min. szerokość śladu i odstępy między wierszami 0,15 mm

Największy rozmiar 120 cm * 60 cm

Typ do obróbki powierzchni OSP.HASL, Immersion Gold, Cyna zanurzeniowa (bez ołowiu)

OSP 0,20-0,40um

Grubość Ni 2,50-3,50um

Grubość Au 0,05-0,10um
Grubość cyny 5-20um

Grubość srebra zanurzeniowego 0,15-0,40um

Przewodność cieplna 1,0 W ----- 3,0 W

Grubość dielektryka 50um-150um

Odporność termiczna 0,05/W -1,7/ W

Minimalny wymiar gotowego otworu ±0,10 mm

Tolerancja średnicy otworu ±0,075 mm

Minimalna średnica otworu wiertniczego φ0,8 mm
Maska między szpilkami 0,15 mm-0,35 mm
Minimalny odstęp między podkładką a podkładką 0,18 mm-0,35 mm
Tolerancja konturu ±0,10 mm
Minimalna grubość dla V-cut 0,25 mm
Zewnętrzna grubość miedzi 18-105um



Dostosowany wielowarstwowy projekt płytki drukowanej PCB do urządzeń elektronicznych 0
