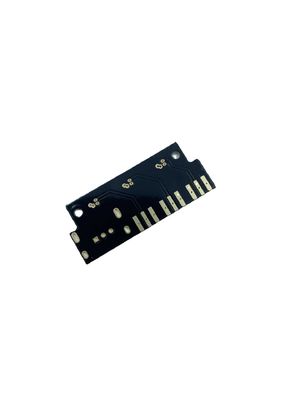

6L 2OZ Wielowarstwowa płytka drukowana, FR4 TG150 6 warstw Pcb Zielona maska lutownicza
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 150000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Grubość deski | 0,2 mm-4,5 mm | Grubość miedzi | 1 uncja |
|---|---|---|---|
| Materiał bazowy | FR-4 | Wykańczanie powierzchni | HASL, ENIG, OSP, HASL Bezołowiowe, zanurzeniowe złoto |
| Liczba warstw | 6 warstw | Maksymalny rozmiar PCB | 1200x500mm |
| Podkreślić | FR4 TG150 Wielowarstwowa płytka drukowana,wielowarstwowa płytka drukowana 6L,zielona maska lutownicza 6 warstw Pcb |
||
opis produktu
6L 2OZ Wielowarstwowa płytka drukowana FR4 TG150 6 warstw Pcb Zielona maska lutownicza
Wielowarstwowa płytka drukowana (PCB) 6L 2OZ odnosi się do płytki drukowanej z sześcioma warstwami materiału podłoża i śladami miedzi, gdzie zewnętrzne warstwy miedzi mają grubość 2 uncji.Grubsze warstwy miedzi zapewniają lepsze odprowadzanie ciepła, co sprawia, że takie płytki PCB nadają się do zastosowań wysokoprądowych.
FR4 TG150 to rodzaj materiału podłoża powszechnie stosowanego w produkcji płytek drukowanych.Ma temperaturę zeszklenia (Tg) 150°C, co wskazuje, że może wytrzymać wysokie temperatury podczas pracy bez utraty swoich właściwości mechanicznych lub elektrycznych.Dzięki temu nadaje się do zastosowań w wysokich temperaturach.
Zielona maska lutownicza to rodzaj wykończenia powierzchni, który jest nakładany na miedziane ścieżki i pola na powierzchni płytki drukowanej.Zapewnia ochronę przed utlenianiem i innymi formami korozji, a także pomaga zapobiegać powstawaniu mostków lutowniczych podczas montażu.
wielowarstwowa płytka drukowana 6L 2OZ z materiałem FR4 TG150 i zieloną maską lutowniczą to wysokowydajna płytka PCB odpowiednia do szerokiego zakresu zastosowań, w tym zastosowań wysokoprądowych i wysokotemperaturowych.Konkretne możliwości i specyfikacje PCB zależą od producenta i konkretnych wymagań aplikacji.
| Rozmiar szablonu | 736x736mm |
| Minimalny skok IC' | 0,2 mm |
| Maksymalny rozmiar PCB | 1200x500mm |
| Minimalna grubość PCB | 0,25 mm |
| Minimalny rozmiar chipa | 0201 (0,2x0,1)/0603 (0,6x0,3mm) |
| Maksymalny rozmiar BGA | 74x74mm |
| Boisko do piłki BGA | 1,00 mm (minimum), 3,00 mm (maksimum) |
| Średnica kulki BGA | 0,40 mm (minimum), 1,00 mm (maksimum) |
| Podziałka ołowiu QFP | 0,38 mm (minimum), 2,54 mm (maksimum) |
| Tom | Produkcja od jednej sztuki do małych serii Tanie budowanie pierwszego artykułu Zaplanuj dostawy |
| Rodzaj montażu | Montaż powierzchniowy (SMT) Montaż DIP Technologia mieszana (montaż powierzchniowy i przelotowy) Umieszczenie jednostronne lub dwustronne Montaż kabli |
| Typ komponentów | Komponenty pasywne: Tak mały jak pakiet 0402 Tak mały jak 0201 z przeglądem projektu Macierze Ball Grid (BGA): Tak mały jak 0,5 mm |
| Zamówienia części | Pod klucz (my dostarczamy części) Konsygnowany (ty dostarczasz części) Ty dostarczasz niektóre części, my robimy resztę |
| Rodzaj lutowania | Ołowiowe Bezołowiowe/zgodne z ROHS |
Shenzhen Jieteng Circuit Co., Ltd. jest profesjonalnym producentem płytek drukowanych.Firma od wielu lat działa w branży produkcji PCB w produkcji wysokiej jakości płytek PCB do szerokiego zakresu zastosowań
