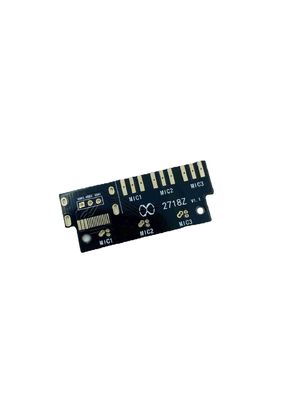

Żywica zatkana otworem 4-warstwowa płytka drukowana ENIG powierzchnia 4L bezhalogenowa 2.0 grubość
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 150000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał bazowy | FR4 | Grubość miedzi | 1 uncja |
|---|---|---|---|
| Wykańczanie powierzchni | HASL | Grubość deski | 1.6 |
| Typ dostawcy | OEM | ||
| Podkreślić | 4-warstwowa płytka drukowana z zatkanym żywicznym otworem,4-warstwowa płytka PCB ENIG,bezhalogenowa hybrydowa płytka drukowana |
||
opis produktu
Żywica zatkana otworem 4-warstwowa płytka drukowana ENIG powierzchnia 4L bezhalogenowa 2.0 grubość
Czterowarstwowa płytka drukowana z otworami zatkanymi żywicą to rodzaj płytki drukowanej (PCB), która ma wypełnione żywicą przelotki lub otwory, które służą do łączenia różnych warstw płytki PCB.Pomaga to poprawić niezawodność i wydajność PCB, zmniejszając ryzyko zwarć lub przerw elektrycznych.
ENIG (Electroless Nickel Immersion Gold) to rodzaj wykończenia powierzchni nakładany na miedziane ścieżki i pady na powierzchni PCB.Polega na nałożeniu warstwy niklu na miedź, a następnie warstwy złota immersyjnego.To wykończenie zapewnia dobrą ochronę przed utlenianiem i innymi formami korozji i jest powszechnie stosowane w zastosowaniach o wysokiej niezawodności.
4-warstwowa płytka drukowana ma cztery warstwy materiału podłoża i ślady miedzi.Pozwala to na bardziej złożone projekty obwodów i zwiększoną funkcjonalność w porównaniu z jedno- lub dwuwarstwowymi płytkami PCB.
Bezhalogenowy odnosi się do braku halogenów, które są chemikaliami powszechnie stosowanymi w produkcji PCB, które podczas spalania mogą wydzielać toksyczne opary.Bezhalogenowe płytki PCB są bezpieczniejsze dla ludzi i środowiska, co czyni je preferowanym wyborem w wielu zastosowaniach.
Grubość 2.0 odnosi się do całkowitej grubości PCB.Ta grubość jest zwykle mierzona w milimetrach i jest ważnym czynnikiem podczas projektowania płytki drukowanej do określonych zastosowań.
| Grubość miedzi | 10Z |
| Grubość deski | 2,0 MM |
| min.Rozmiar dziury | 0,15 mm (wiertło mechaniczne) |
| min.Szerokość linii | 4 miliony |
| min.Odstępy między wierszami | 4 miliony |
| Wykańczanie powierzchni | Dostosowane |
| Warstwy | 2 |
| Grubsza miedź | 1 uncja |
| Rodzaje produktów | Płyta HDI |
| Kolor maski lutowniczej | Zielony Czarny Czerwony |
| Miernik podstawowy | HI-TG |
| Wykończona powierzchnia | HASL bez Leed |
| Selektywna obróbka powierzchni | ENIG (zanurzenie złota) + złoto |
| Mostek maski lutowniczej min | 0,08 mm |
| Współczynnik proporcji | 15:1 |
Shenzhen Jieteng Circuit Co., Ltd. jest producentem płytek drukowanych (PCB) z siedzibą w Shenzhen w Chinach.Specjalizująca się w produkcji wysokiej jakości płytek PCB do szerokiego zakresu zastosowań, w tym w przemyśle, motoryzacji, telekomunikacji i elektronice użytkowej.
Firma oferuje różnorodne rozwiązania PCB, w tym płytki jednostronne, dwustronne i wielowarstwowe, a także specjalistyczne płytki PCB do wysokich temperatur, wysokich częstotliwości i innych wymagających zastosowań.
