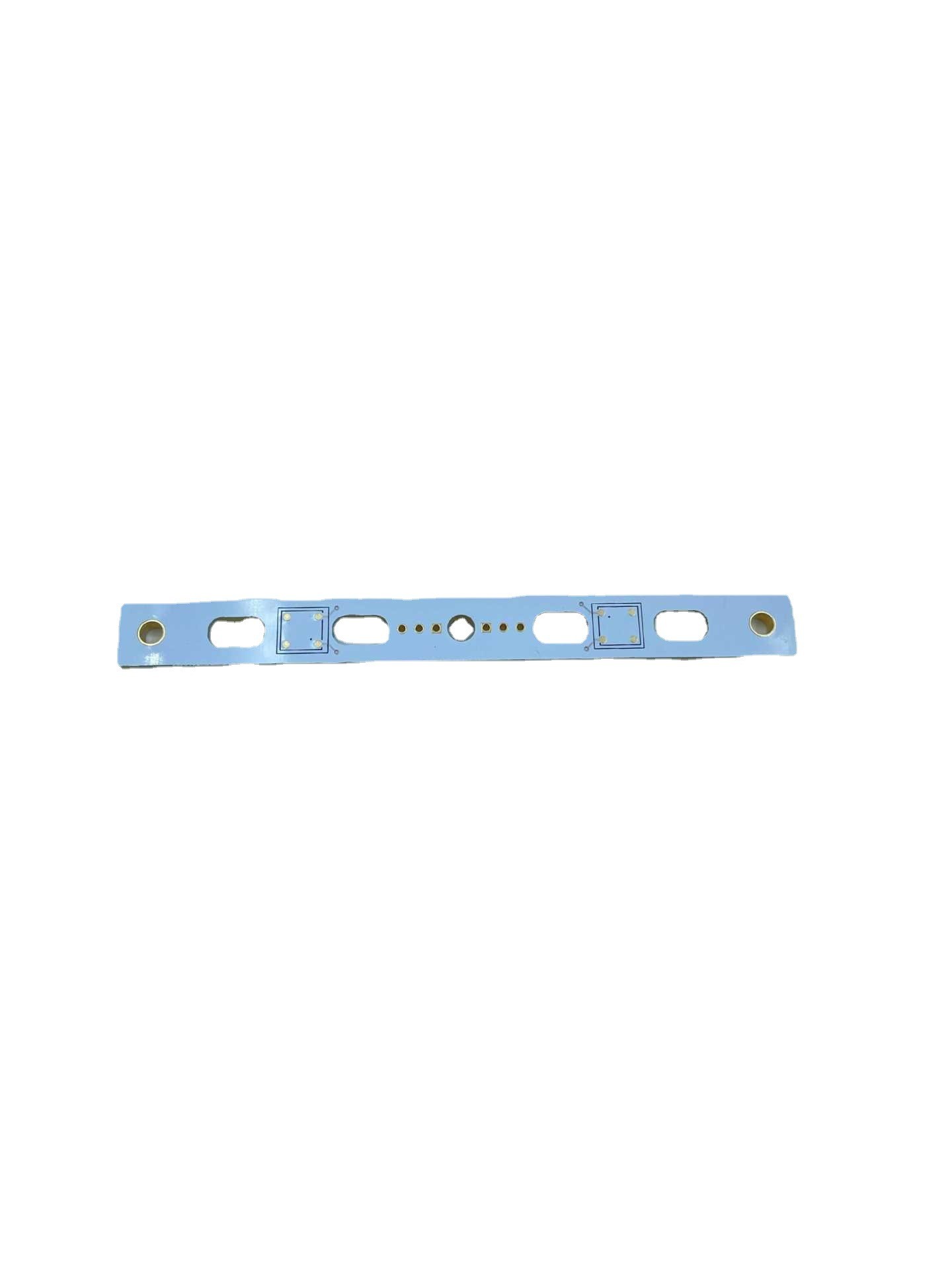

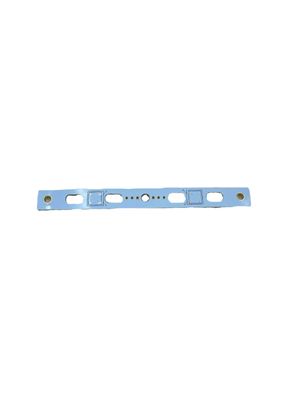

Wielowarstwowe płytki drukowane Rogers 5880 Immersion Gold Board
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 150000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał bazowy | Rogres 5880 | Grubość miedzi | 1/2 uncji 1 uncji 2 uncji 3 uncji |
|---|---|---|---|
| Grubość deski | 1,2 mm | Min. min. Hole Size Rozmiar dziury | 0,25 mm |
| Min. min. Line Width Szerokość linii | 3 miliony | Wykończenie powierzchni | HAL, ENIG, Platerowane złotem, Immersion Gold, OSP |
| Podkreślić | Wielowarstwowa płytka drukowana 3OZ,wielowarstwowa płytka drukowana OSP,usługa montażu SMT Rogers 5880 |
||
opis produktu
Wielowarstwowe obwody drukowane Rogers 5880 przetwarzane metodą zanurzeniową złotej płytki
Rogers 5880 to materiał podłoża o wysokiej częstotliwości, powszechnie stosowany w produkcji płytek obwodów drukowanych (PCB) do zastosowań o wysokiej wydajności.Ma niską stałą dielektryczną i tangens strat, dzięki czemu idealnie nadaje się do stosowania w szybkich obwodach cyfrowych i RF.
Wielowarstwowa płytka PCB wykonana z materiału Rogers 5880 będzie miała wiele warstw materiału podłoża i śladów miedzi.Wielowarstwowe płytki PCB są używane w aplikacjach wymagających bardziej złożonych obwodów i mogą zwiększyć funkcjonalność i zmniejszyć rozmiar w porównaniu z płytkami jednowarstwowymi lub dwuwarstwowymi.
Złoto immersyjne to obróbka powierzchniowa nakładana na miedziane ścieżki i pady na powierzchni PCB.Zapewnia dobrą ochronę przed utlenianiem i innymi formami korozji i jest często używany w aplikacjach o wysokiej niezawodności.
| Pozycja PCB | Wydajność produkcyjna |
| Liczba warstw | 1--80L |
| Materiał bazowy | FR4, High-TG FR4, CEM3, aluminium, wysoka częstotliwość (Rogers, Taconic, Aron, PTFE, F4B) |
| Grubość materiału (mm) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Maksymalny rozmiar płyty (mm) | 1200x400mm |
| Tolerancja obrysu planszy | ±0,15 mm |
| Grubość deski | 0,4 mm - 3,2 mm |
| Tolerancja grubości | ±8% |
| Minimalna linia/odstęp | 0,1 mm |
| Minimalny pierścień pierścieniowy | 0,1 mm |
| Rozstaw SMD | 0,3 mm |
| Dziury | |
| Minimalny rozmiar otworu (mechaniczny) | 0,2 mm |
| Minimalny rozmiar otworu (otwór laserowy) | 0,1 mm |
| Rozmiar otworu Tol (+/-) | PTH: ± 0,075 mm; NPTH: ± 0,05 mm |
| Pozycja otworu Tol | ±0,075 mm |
| Platerowanie | |
| HASL/LF HAL | 2,5um |
| Złoto zanurzenia | Nikiel 3-7um Au:1-5u'' |
| Wykończenie powierzchni | HAL, ENIG, Platerowane złotem, Immersion Gold, OSP |
| Waga miedzi | 0,5--6oz |
Shenzhen Jieteng Circuit Co., Ltd.
Jest to fabryka specjalizująca się w produkcji płytek drukowanych PCB, która może opracowywać i projektować płytki drukowane, przetwarzanie i usługi OEM.
