FR4 TG180 Wielowarstwowa płytka drukowana Immersion Gold Process
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | FR4 |
| Minimalne zamówienie | Do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pusty karton, zapakowany próżniowo |
| Czas dostawy | 5-8 dzień roboczy |
| Zasady płatności | Do negocjacji |
| Możliwość Supply | 150000 metrów kwadratowych / rok |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Materiał bazowy | FR-4 | Maska lutownicza | Czarny Zielony Niebieski |
|---|---|---|---|
| Materiał | Wysokość TG | Kolor | zielony |
| Możliwość podłączania przelotek | 0,2-0,8 mm | Specjalne wymagania | Przelotki wypełnione miedzią i dostarczane w stosie |
| Podkreślić | Wielowarstwowa płytka drukowana TG180,zielona wielowarstwowa płytka drukowana,zespół płytki drukowanej FR4 |
||
opis produktu

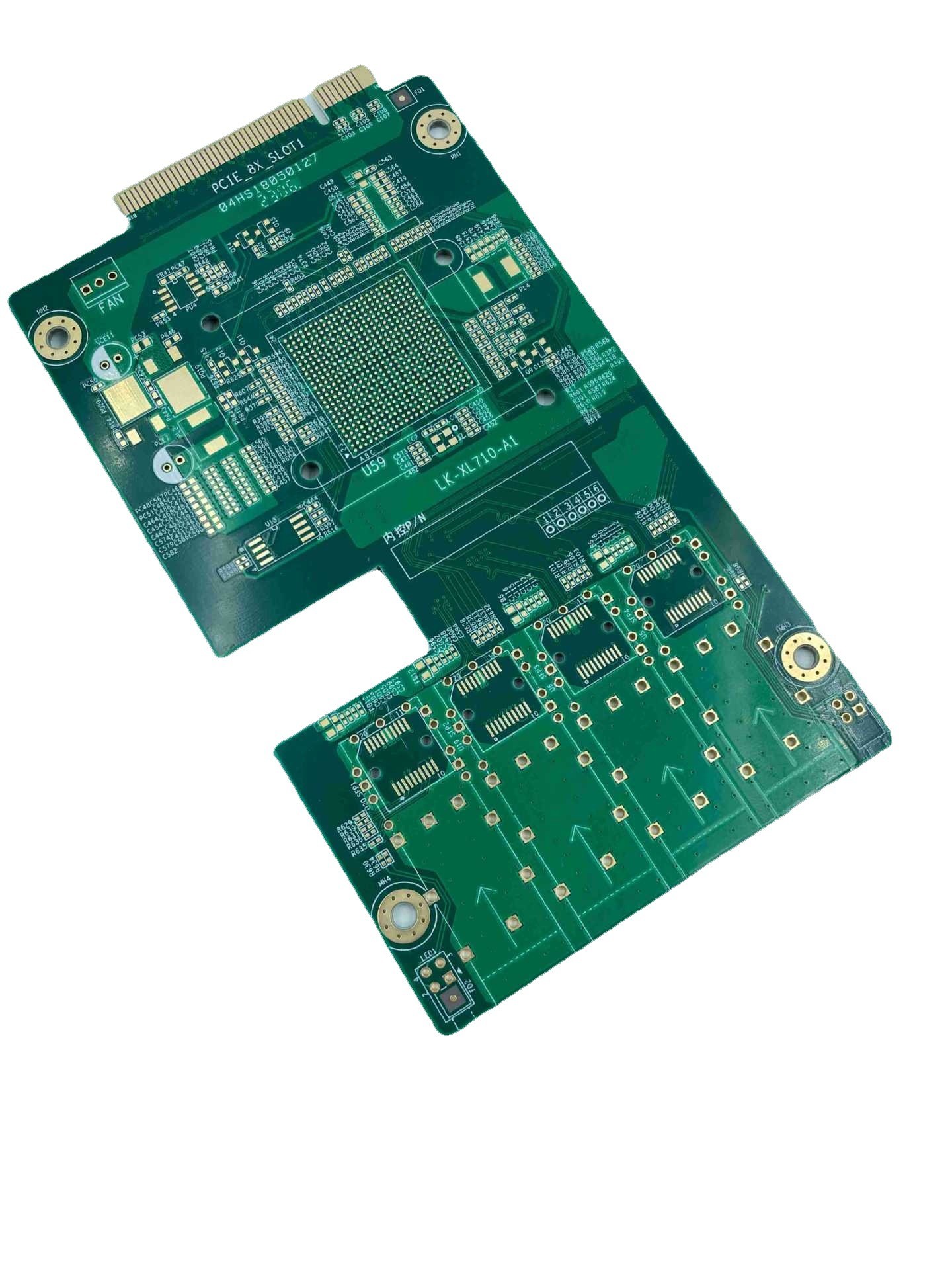

Wielowarstwowa płytka drukowana FR4 TG180 zanurzona w złocie
FR4 TG180 to specjalny rodzaj materiału podłoża stosowanego w produkcji płytek obwodów drukowanych (PCB).Ma temperaturę zeszklenia (Tg) 180°C, co wskazuje, że może wytrzymać wysokie temperatury podczas pracy bez utraty swoich właściwości mechanicznych lub elektrycznych.Wielowarstwowa płytka drukowana wykonana z materiału FR4 TG180 odnosi się do płytki drukowanej z więcej niż dwiema warstwami, zwykle od 4 do 16 warstw lub więcej.Dokładne cechy i specyfikacje wielowarstwowej płytki PCB FR4 TG180 będą zależeć od producenta, ale niektóre wspólne cechy mogą obejmować:
Liczba warstw wielowarstwowych: Wielowarstwowe płytki PCB FR4 TG180 mają zazwyczaj więcej warstw niż płytki jedno- lub dwuwarstwowe, co zwiększa funkcjonalność i złożoność.
Wysoka odporność na ciepło: materiał FR4 TG180 ma wysoką odporność na ciepło i nadaje się do zastosowań w wysokich temperaturach.
Ściślejsza kontrola impedancji: Wielowarstwowe płytki PCB FR4 TG180 mogą mieć ściślejszą kontrolę impedancji, co jest szczególnie ważne w przypadku szybkich aplikacji cyfrowych i RF.
Wydajność wysokiej częstotliwości: materiał FR4 TG180 ma dobrą wydajność w zakresie wysokich częstotliwości i nadaje się do okazji wymagających szybkiej transmisji sygnału.
Mniejsze rozmiary przelotek: Wielowarstwowe płytki PCB FR4 TG180 mogą wykorzystywać mniejsze rozmiary przelotek, zwiększając gęstość i redukując zakłócenia sygnału.
Ogólnie rzecz biorąc, wielowarstwowa płytka PCB FR4 TG180 jest wysokowydajną płytką PCB odpowiednią do szerokiego zakresu zastosowań, w których ważna jest wysoka temperatura, szybka transmisja sygnału i kontrola impedancji.
| warstwa PCB | Wielowarstwowa płytka drukowana (12L) |
| Powierzchnia PCB wykończona | Złoto immersyjne 2u" (0,05 - 0,1 µm złota na 3 - 5 µm niklu) i złoty palec |
| Wymagania materiałowe PCB | FR4, TG180 |
| Grubość PCB zakończona | 2,2 mm wykończone, +/-10% |
| Najmniejszy rozmiar otworu | 0,20 mm |
| Odporność na lutowanie PCB | 2 strony, niebieski |
| Kolor sitodruku PCB | 2 strony, biały |
| Masa miedziana warstwy zewnętrznej | 1 uncja (35µm) gotowej miedzi Waga |
| Miedziana waga warstwy wewnętrznej | Masa podstawowa 1/2 uncji (18µm). |
| Specjalne wymagania | Przelotki wypełnione miedzią i dostarczane w stosie |
