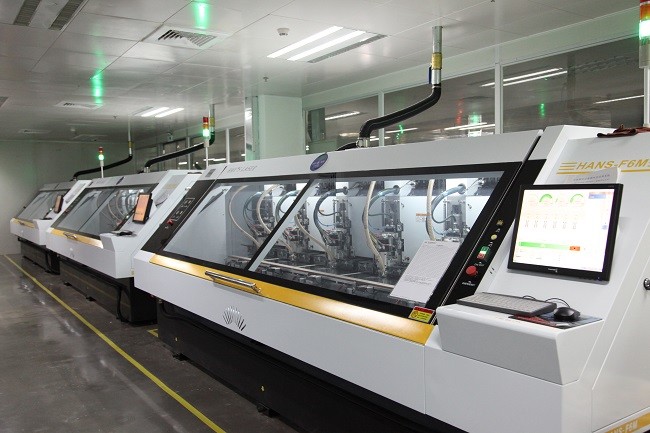

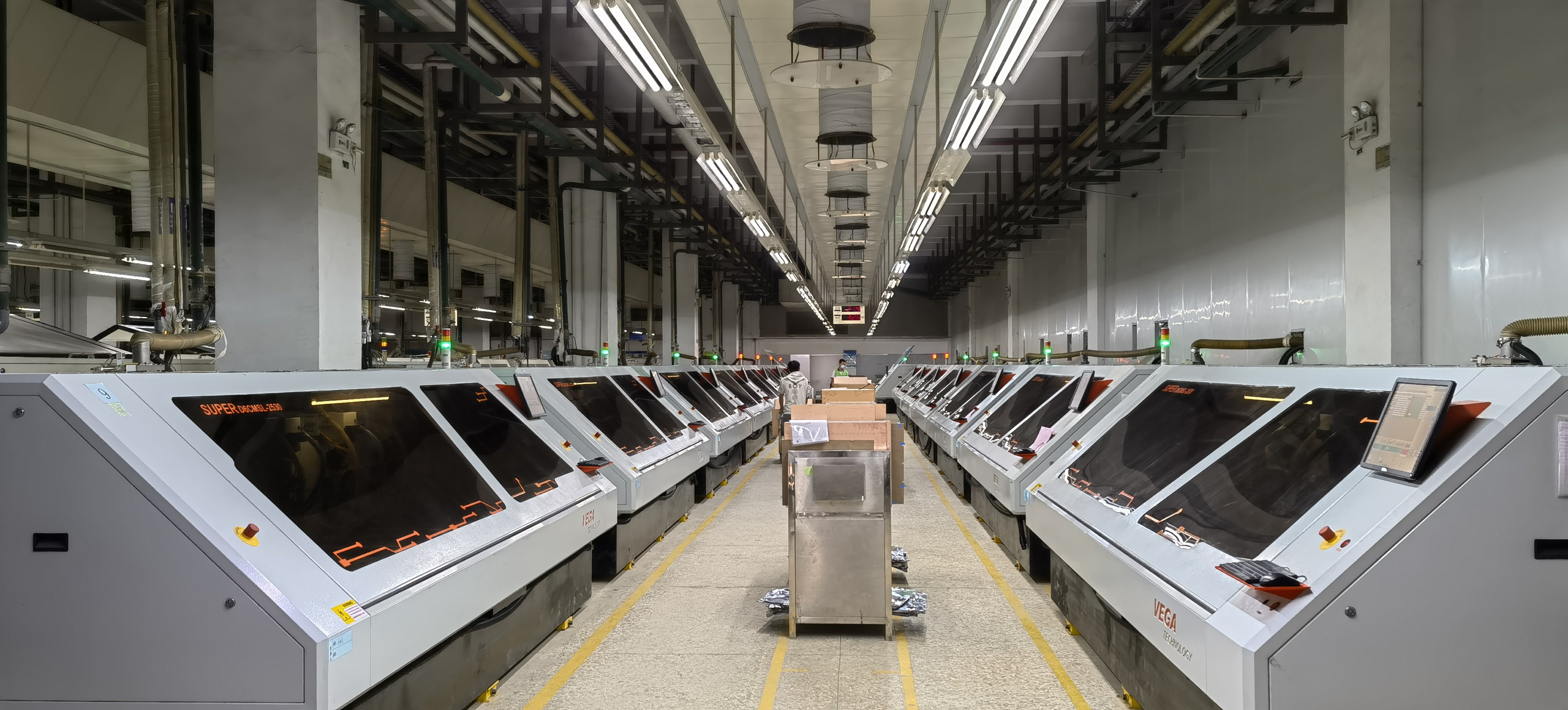

xWszyscy wiemy, że w procesie PCB jest wiele dziur, dużych lub małych.Jak powstały te dziury?Tutaj jest związany z naszym procesem produkcji płytek drukowanych PCB —— wierceniem.Wiercenie jest niezbędnym procesem w drukowaniu PCB poprzez wywiercenie otworu przelotowego między górną warstwą obwodu a dolną warstwą podkładki lutowniczej (płytka wielowarstwowa zawierająca warstwę wewnętrzną), a następnie poszycie warstwy miedzi na ścianie otworu, miedź przekazywana jest skóra przechodząca przez ścianę otworu między liniami każdej warstwy.
