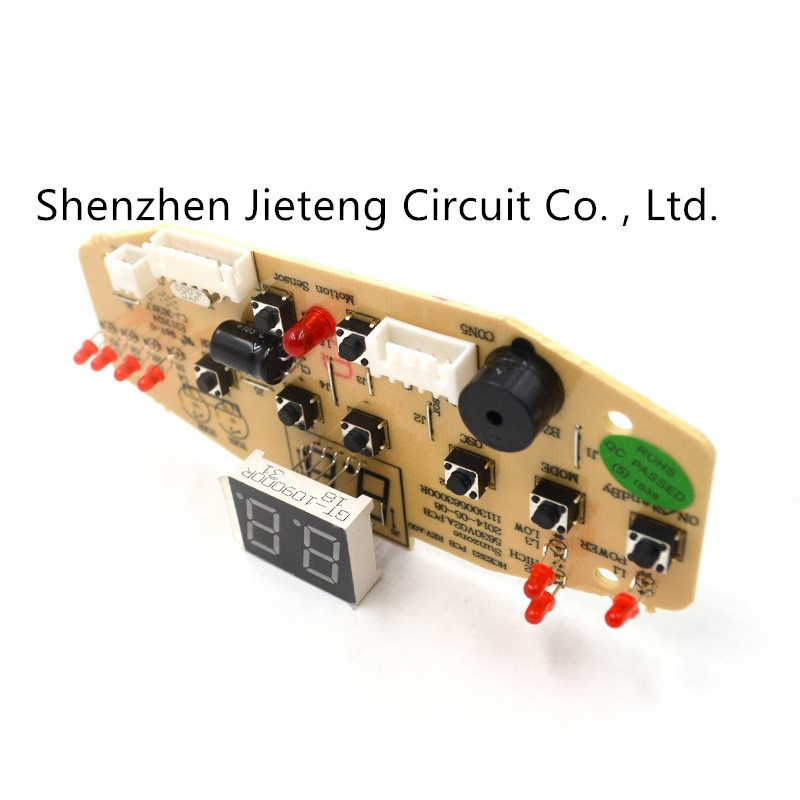

ODM TG170 Wielowarstwowa płytka drukowana z politetrafluoroetylenu PCB
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | PCBA |
| Minimalne zamówienie | do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pakowanie próżniowe, opakowanie antystatyczne (lub według twoich wymagań) |
| Czas dostawy | 5-8 dni na dostawę |
| Zasady płatności | do negocjacji |
| Możliwość Supply | 60000 metrów kwadratowych / metrów kwadratowych miesięcznie |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Podanie | Urządzenie elektroniczne | Maska lutownicza | Zielony |
|---|---|---|---|
| Liczba warstw | Czerwony. Niebieski | Usługa | Usługa pod klucz w jednym miejscu |
| Warstwy | 1~28 | Materiał | FR4/ROGERS/PET/HDI/CEM/PI |
| Podkreślić | Wielowarstwowa płytka drukowana TG170,wielowarstwowa płytka drukowana ODM,wielowarstwowa płytka drukowana TG170 |
||
opis produktu
Płyta PCBA politetrafluoroetylen PCB stała dielektryczna 2.65 płyta HF wielowarstwowa płyta TG170
Niezbędne szczegóły
| Artykuł | Opis | Zdolność |
| Materiały laminowane | FR4, wysoka TG FR4, wysoka częstotliwość, ałun, FPC | |
| Cięcie deski | Liczba warstw | 1-48 |
| Min.grubość dla warstw wewnętrznych (Grubość Cu jest wykluczona) |
0,003” (0,07 mm) | |
| Grubość deski | Standard | (0,1-4 mm ± 10%) |
| min. | Pojedynczy/podwójny: 0,008 ± 0,004” | |
| 4 warstwy: 0,01 ± 0,008” | ||
| 8 warstw: 0,01 ± 0,008” | ||
| Łuk i skręt | nie więcej niż 7/1000 | |
| Waga miedzi | Zewnętrzna waga Cu | 0,5-4 0z |
| Wewnętrzna waga Cu | 0,5-3 0z | |
| Wiercenie | Minimalny rozmiar | 0,0078” (0,2 mm) |
| Odchylenie wiertła | ±0,002″ (0,05 mm) | |
| Tolerancja otworu PTH | ±0,002″ (0,005 mm) | |
| Tolerancja otworu NPTH | ±0,002″ (0,005 mm) | |
| Maska lutownicza | Kolor | Zielony, biały, czarny, czerwony, niebieski… |
| Minimalny prześwit maski lutowniczej | 0,003 ″ (0,07 mm) | |
| Grubość | (0,012*0,017 mm) | |
| Sitodruk | Kolor | biały, czarny, żółty, niebieski… |
| Minimalny rozmiar | 0,006 "(0,15 mm) | |
| Pozyskiwanie komponentów | Tak | |
| Tolerancja PCB | ±5% | |
| Maksymalny rozmiar płyty wykończeniowej | 700*460mm | |
| Minimalne zamówienie | BEZ MOQ (1 szt.) | |
| Wykończenie powierzchni | HASL,ENIG,srebro zanurzeniowe,puszka zanurzeniowa,OSP… | |
| Zarys PCB | Kwadrat, koło, nieregularne (z przyrządami) | |
| Pakiet | QFN, BGA, SSOP, PLCC, LGA | |
| Podzespół | Plastik, metal, ekran | |
| Minimalna linia/spacja | 0,075/0,075 mm | |
