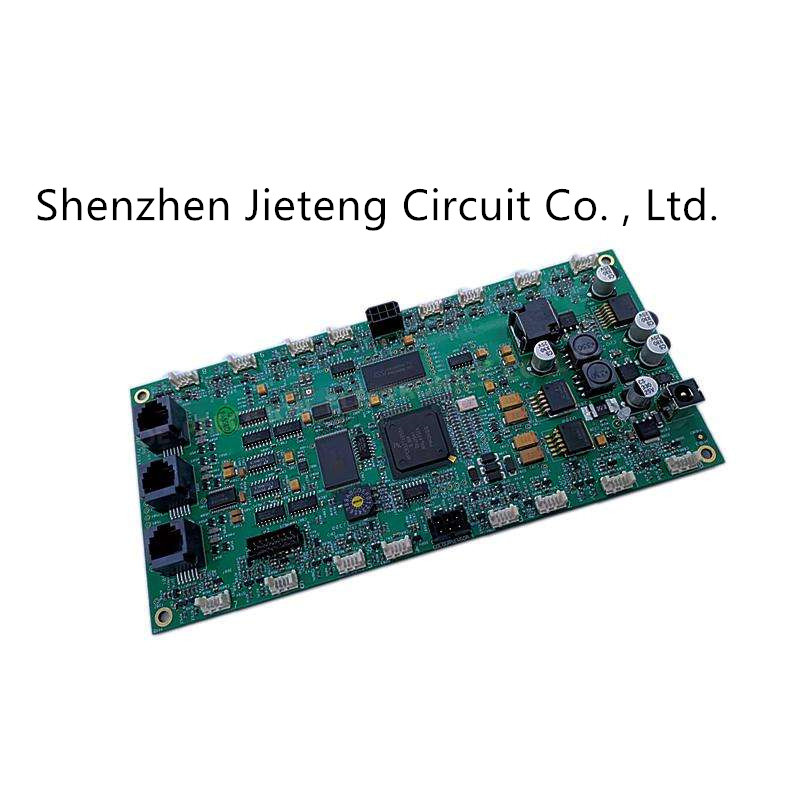

Elastyczny zespół płytki drukowanej OEM 18um-70um

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Miejsce pochodzenia Guangdong, Chiny
Nazwa handlowa JIETENG
Orzecznictwo ISO/TS16949/RoHS/TS16949
Numer modelu Rogersa FR4
Minimalne zamówienie do negocjacji
Cena negotiable
Szczegóły pakowania Pakowanie próżniowe w puste kartony
Czas dostawy Dostawa 5-8 dni
Zasady płatności do negocjacji
Możliwość Supply 150000 metrów kwadratowych / metrów kwadratowych rocznie

Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Grubość deski 1,6 mm materiał bazowy CEM-1
Min. min. line spacing odstępy między wierszami 0,2 mm Kolor maski lutowniczej Zielony
Usługa testowania E-Test standardowe pcb IPC-A-610 D
Podkreślić

Elastyczna płytka drukowana 18um

,

elastyczna płytka drukowana 70um

,

zespół obwodu drukowanego 18um
Zostaw wiadomość
opis produktu

Producenci płytek drukowanych montują wielowarstwowe płytki obwodów drukowanych

Niezbędne szczegóły

Typ:
pcb elektroniki użytkowej
Miejsce pochodzenia:
Guangdong, Chiny
Rodzaj dostawcy:
OEM/ODM
Grubość miedzi:
18-70um
Materiał bazowy::
FR4
Grubość::
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
Najmniejsza przysłona::
0,2 mm
Obróbka powierzchniowa::
OSP, cyna, natrysk, złocenie





















PROJEKT
ZDOLNOŚĆ PRZETWARZANIA
SZCZEGÓŁOWE WYJAŚNIENIE PROCESU
Numer warstwy produkcyjnej
1 ~ 10 pięter
Zgodnie z dokumentacją projektową można wykonać 1 ~ 10 warstw płyt perforowanych.
Największy rozmiar
600x600mm
Rozmiar jest zbyt duży, aby przejść przez maszynę do cięcia w kształcie litery V poniżej.
Minimalny rozmiar
7x7mm
7mm wymaga przeglądu
Tolerancja konturu
±0,15 mm
Tolerancja kształtu płytki V-cut 0,15 mm
Specyfikacja grubości blachy
0,4 ~ 3,2 mm
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
Tolerancja grubości
±10%
Osadzanie się miedzi, odporność na lutowanie, natryskiwanie cyny i inne procesy będą miały wpływ na grubość płyty.
Ogranicz szerokość linii
5 mil (0,127 mm)
Szerokość linii jest większa niż 6 mil (0,15 mm) tak bardzo, jak to możliwe.
Ogranicz odległość linii
5 mil (0,127 mm)
Odstępy między wierszami powinny być w miarę możliwości większe niż 6 ml (0,15 mm).
Wykończona grubość miedzi
1 uncja (35um)
1oz to konwencjonalna grubość stali, którą można zwiększyć do 20z i 3oz.
Wiercenie mechaniczne
0,25 ~ 6,3 mm
0,25 to minimalna apertura, a 6,3 to maksymalna apertura.
Tolerancja otworu
± 0,075 mm
Ta tolerancja mieści się w dopuszczalnym kwalifikowanym zakresie.
Minimalny znak
Szerokość ≥0,15mm/wysokość ≥0,85mm
Znaki są zbyt małe, co może prowadzić do niejasności.
Odległość od linii do kształtu
≥12 mil (0,3 mm)
Zachowaj bezpieczną odległość podczas gongu lub cięcia w kształcie litery V.
Typ oporu spawania
Atrament światłoczuły/atrament matowy
Zielony/niebieski/biały/czarny/czerwony/fioletowy olej
Układanka bez odstępów
Omm
Podczas wysyłki impozycji prześwit pośredni wynosi 0.
Układanka z odstępami
1,5 mm
Gdy odstęp między spawami jest mniejszy niż 1,5 mm, trudność krawędzi gongu zostanie zwiększona.



Elastyczny zespół płytki drukowanej OEM 18um-70um 0
