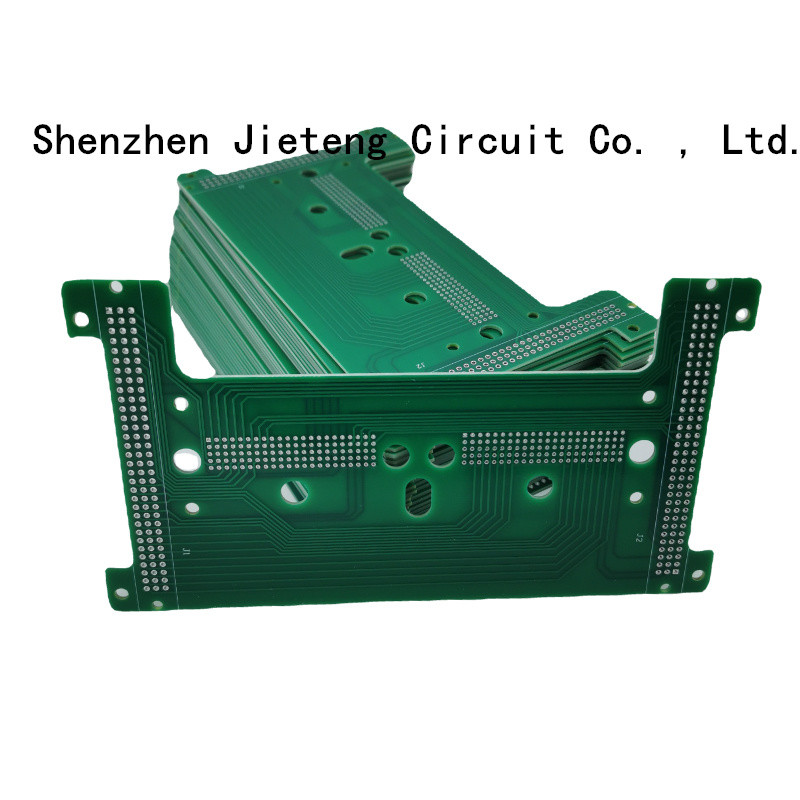

Zespół płytki drukowanej PCBA z grubej miedzi Wykończenie ENIPIG
| Miejsce pochodzenia | Guangdong, Chiny |
|---|---|
| Nazwa handlowa | JIETENG |
| Orzecznictwo | ISO/TS16949/RoHS/TS16949 |
| Numer modelu | Rogersa FR4 |
| Minimalne zamówienie | do negocjacji |
| Cena | negotiable |
| Szczegóły pakowania | Pakowanie próżniowe w puste kartony |
| Czas dostawy | Dostawa 5-8 dni |
| Zasady płatności | do negocjacji |
| Możliwość Supply | 150000 metrów kwadratowych / metrów kwadratowych rocznie |
Skontaktuj się ze mną, aby otrzymać bezpłatne próbki i kupony.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Grubość miedzi | 1 uncja | materiał bazowy | Rogersa |
|---|---|---|---|
| Min. min. line spacing odstępy między wierszami | 0,2 mm | Min. min. line width szerokość linii | 0,075 mm |
| Min. min. hole size rozmiar dziury | 0,1 mm | ||
| Podkreślić | Miedziany zespół płytki drukowanej pcba,zespół płytki drukowanej ENIPIG pcba,płytka drukowana ENIPIG pcba |
||
opis produktu
zespół płytki drukowanej gruba płyta miedziana płyta kamery monitorującej 3OZ
Produkcja PCB
Jako 14-letni producent PCB w Chinach, FASTPCB zapewnia najnowsze technologie płytek drukowanych i najwyższe standardy jakości dla przemysłu elektronicznego.Możesz nam zaufać, że spełnimy Twoje wymagania, od produkcji małoseryjnej po masową, niezależnie od najprostszych płytek drukowanych lub najbardziej złożonych.
20 lat doświadczenia
Zaakceptuj Standard: IPC III, Wojskowy, Motoryzacyjny, Medyczny, Oferujemy rozszerzone możliwości PCB: Sztywna PCB, Elastyczna, Sztywna-flex, Płyta HDI, PCB o wysokiej TG
Do 48 warstw prototypowej płytki PCB
Produkcja płytek PCB do 56 warstw, Surowiec: Fr4, Rogers, Arlon, Teflon, Taconic, Nelco, Isola, Ceramic, Metal core
Masowa produkcja do 18 warstw
Obsługuje proces powierzchni PCB: HASL-LF, ENIG, powlekanie złotem, cyna zanurzeniowa, srebro zanurzeniowe, ENIPIG, OSP
Zdolność produkcyjna PCB:
| Artykuł | Opis | Zdolność |
| Materiały laminowane | FR4, wysoka TG FR4, wysoka częstotliwość, ałun, FPC | |
| Cięcie deski | Liczba warstw | 1-48 |
| Min.grubość dla warstw wewnętrznych (Grubość Cu jest wykluczona) |
0,003” (0,07 mm) | |
| Grubość deski | Standard | (0,1-4 mm ± 10%) |
| min. | Pojedynczy/podwójny: 0,008 ± 0,004” | |
| 4 warstwy: 0,01 ± 0,008” | ||
| 8 warstw: 0,01 ± 0,008” | ||
| Łuk i skręt | nie więcej niż 7/1000 | |
| Waga miedzi | Zewnętrzna waga Cu | 0,5-4 0z |
| Wewnętrzna waga Cu | 0,5-3 0z | |
| Wiercenie | Minimalny rozmiar | 0,0078” (0,2 mm) |
| Odchylenie wiertła | ±0,002″ (0,05 mm) | |
| Tolerancja otworu PTH | ±0,002″ (0,005 mm) | |
| Tolerancja otworu NPTH | ±0,002″ (0,005 mm) | |
| Maska lutownicza | Kolor | Zielony, biały, czarny, czerwony, niebieski… |
| Minimalny prześwit maski lutowniczej | 0,003 ″ (0,07 mm) | |
| Grubość | (0,012*0,017 mm) | |
| Sitodruk | Kolor | biały, czarny, żółty, niebieski… |
| Minimalny rozmiar | 0,006 "(0,15 mm) | |
| Pozyskiwanie komponentów | Tak | |
| Tolerancja PCB | ±5% | |
| Maksymalny rozmiar płyty wykończeniowej | 700*460mm | |
| Minimalne zamówienie | BEZ MOQ (1 szt.) | |
| Wykończenie powierzchni | HASL,ENIG,srebro zanurzeniowe,puszka zanurzeniowa,OSP… | |
| Zarys PCB | Kwadrat, koło, nieregularne (z przyrządami) | |
| Pakiet | QFN, BGA, SSOP, PLCC, LGA | |
| Podzespół | Plastik, metal, ekran | |
| Minimalna linia/spacja | 0,075/0,075 mm | |
| Mamy do dyspozycji profesjonalny zespół sprzedaży, który pomoże Ci w produkcji PCB, wyślij swoje pliki PCB (PLIK GERBER) doUzyskaj bezpłatną wycenę teraz! |
USŁUGA PROJEKTOWANIA PCB
Projekt PCB odnosi się do schematycznego projektu płytki drukowanej, który musi uwzględniać układ połączeń zewnętrznych, optymalny układ wewnętrznych elementów elektronicznych, optymalny układ połączeń metalowych i otworów przelotowych oraz inne czynniki.Doskonała konstrukcja PCB może obniżyć koszty produkcji, osiągnąć dobrą wydajność obwodu i wydajność rozpraszania ciepła.WINTAI TECH.jest zaangażowana w opłacalne produkty i usługi PCB, zapewniając projektowanie PCB, tworzenie płytek PCB, sprawdzanie PCB, łatki SMT, usługi komponentów itp.
